전등 기둥의 높이는 얼마나 됩니까?

가장 직접적인 답변: 표준 가로등 높이는 6~12미터(20~40피트)입니다. , 응용 프로그램에 따라 다릅니다. 주거용 가로등은 일반적으로 서 있습니다. 키가 20~30피트 간선 도로와 고속도로는 기둥을 사용하여 도달합니다. 30~40피트 이상 . 주차장과 상업지역에서는 일반적으로 기둥을 사용합니다. 25~35피트 범위 장식용 조명이나 보행자용 조명은 다음과 같습니다. 8~15피트 .

특정 사용 사례에 맞는 올바른 높이의 가로등 기둥을 이해하는 것은 적절한 배광을 달성하고 지방자치단체 규정을 준수하며 안전을 보장하는 데 필수적입니다. 도시 도로 설치, 주차 시설, 전용 진입로를 계획 중이거나 파티오 데크 적용을 위한 태양광 조명을 찾고 있는 경우, 높이는 고정물이나 기둥을 구매하기 전에 가장 중요한 변수입니다.

라이트 포스트 높이가 대부분의 사람들이 인식하는 것보다 더 중요한 이유

전등 기둥의 높이는 단일 조명 기구가 조명할 수 있는 영역의 넓이를 직접적으로 결정합니다. 너무 짧은 기둥은 작은 영역에 빛을 집중시켜 어두운 공간 옆에 밝은 점을 만듭니다. 너무 높은 기둥은 빛을 너무 얇게 퍼뜨려 지면의 촛대 수준을 안전 기준 이하로 줄입니다.

조명 엔지니어는 다음과 같은 비율을 사용합니다. 장착 높이 대 간격 비율(MH:S) . 대부분의 도로 조명 기구의 경우 이 비율은 다음 사이에 속합니다. 3:1 및 4.5:1 . 이는 일관된 조명을 위해 30피트 기둥이 90~135피트 이상 떨어져 있어서는 안 된다는 것을 의미합니다. 높이가 5피트만 잘못되면 기둥을 추가하거나 더 높은 전력량의 설비로 전환해야 할 수 있으며, 두 가지 모두 프로젝트 비용을 크게 증가시킵니다.

올바른 높이를 결정하는 요소

• 도로 또는 통로 폭: 도로가 넓을수록 여러 줄의 설비를 피하기 위해 더 높은 기둥이 필요합니다.
• 교통 유형: 보행자 구역에는 더 낮고 부드러운 조명이 필요합니다. 차량 복도에는 밝고 넓은 적용 범위가 필요합니다
• 지역 구역 설정 및 지방자치단체 코드: 많은 도시에서는 각 도로 분류에 대해 정확한 높이를 지정합니다.
• 인접한 토지 이용: 주거 이웃은 빛의 침입을 줄이기 위해 차폐 장치가 있는 낮은 기둥의 이점을 누릴 수 있습니다.
• 고정 장치 유형 및 빔 각도: 빔이 좁은 LED 고정 장치는 기존 HPS 고정 장치보다 더 큰 기둥이 필요할 수 있습니다.
• 바람 및 지진 지역: 구조적 요구 사항은 벽 두께에 영향을 미치므로 효과적인 높이 제한

적용 유형별 표준 가로등 높이

다양한 환경에서는 매우 다른 극 높이가 필요합니다. 아래 표에는 북미 및 유럽 지방자치 지침에서 가장 널리 참조되는 표준이 요약되어 있습니다.

주거용 대 상업용: 주요 차이점

주거 지역은 일반적으로 가로등 기둥을 다음과 같이 막습니다. 25피트 이웃의 특성을 보존하고 상층 창문으로 들어오는 눈부심을 줄이기 위해. 상업 구역에서는 더 높은 기둥을 허용하고 종종 요구합니다. 높이가 높을수록 필요한 전체 기둥 수가 줄어들고 전체 인프라 비용이 낮아지기 때문입니다. 대형 주차장에 있는 단일 35피트 기둥은 대략적으로 빛을 비출 수 있습니다. 6,000~8,000평방피트 , 20피트 길이의 기둥은 주변만 덮습니다. 2,500~3,500평방피트 비슷한 고정 조건 하에서.

강철 가로등 기둥: 사양, 유형 및 선택 기준

강철 가로등 기둥 우수한 중량 대비 강도 비율, 긴 사용 수명 및 일관된 치수 정확도로 인해 도로 및 상업용 실외 조명에 가장 많이 선택됩니다. 핵심 사양을 이해하면 구매자가 정보에 입각한 결정을 내리고 비용이 많이 드는 과도한 엔지니어링이나 과소 사양을 방지하는 데 도움이 됩니다.

재료 및 제작

대부분의 강철 가로등 기둥은 다음에서 제작됩니다. ASTM A572 등급 50 또는 ASTM A36 구조용 강철 , 전자는 더 높은 항복 강도(50,000psi 대 36,000psi)로 인해 하중 용량을 희생하지 않고 더 얇은 벽을 허용하기 때문에 20피트 이상의 기둥에 선호됩니다. 기둥은 일반적으로 제조 후 최소 아연 코팅 두께로 용융 아연 도금됩니다. 85미크론(3.35밀) , 추가 도장 없이 대부분의 환경에서 50~70년의 사용 수명을 제공합니다.

벽 두께는 기둥 높이와 바람 구역 분류에 따라 다릅니다. 20피트 주거용 기둥의 벽 두께는 다음과 같습니다. 3mm(0.120인치) , 강풍이 부는 해안 지역의 40피트 상업용 기둥에는 다음이 필요할 수 있습니다. 4.5~6.4mm(0.179~0.250인치) .

극 모양과 그 장단점

• 라운드 테이퍼드: 거리 및 주차 용도에 가장 일반적인 형태입니다. 모든 방향에서 균일한 바람 저항을 제공합니다. 직선형(원통형) 프로파일과 테이퍼형 프로파일이 있으며 테이퍼형은 동일한 강도를 위해 더 가볍습니다.
• 정사각형 테이퍼형: 장식적인 거리 풍경 프로젝트로 인기가 높습니다. 좀 더 건축적인 외관을 제공하지만 원형 프로파일에 비해 동일한 벽 두께에서 바람 저항이 약간 낮습니다.
• 팔각형: 미학과 구조적 성능의 균형을 갖춘 하이브리드입니다. 시각적 특성이 중요한 도시 복도 프로젝트에서 자주 지정됩니다.
• 직접 매설 대 앵커 베이스: 직접 매장용 기둥은 기둥 높이의 10%에 2피트를 더한 부분을 땅에 묻습니다(예: 30피트 기둥은 깊이가 5피트입니다). 앵커 베이스 폴은 볼트 원형 패턴을 사용하여 콘크리트 기초에 볼트로 고정되므로 향후 교체가 더 빨라지지만 별도의 기초 타설이 필요합니다.

풍하중 및 EPA 등급

모든 강철 가로등 기둥은 다음과 같은 등급을 받아야 합니다. 유효 투영 면적(EPA) , 이는 기둥과 기둥에 부착된 등기구를 모두 설명합니다. 90mph 풍속 구역에 단일 150W LED 코브라 헤드 등기구가 있는 표준 30피트 기둥에는 약 EPA가 필요합니다. 1.2~1.8평방피트 등기구에만 기둥의 자체 EPA가 추가됩니다. 결합된 EPA 등급을 초과하는 것은 규정 위반이자 구조적 안전 위험입니다.

마감 및 부식 방지

• 용융 아연 도금: 최고의 기본 보호, 대부분의 도로 인프라에 대한 표준
• 아연 도금 위에 분말 코팅: 장식용 도시 기둥에 일반적으로 사용되는 색상과 추가 장벽을 추가합니다.
• 내후성강(COR-TEN): 추가 부식을 방지하는 안정적인 산화물 녹청을 형성합니다. 자연주의적 또는 산업적 미적 프로젝트에 사용됨
• 알루미늄 합금 극: 때로는 강철로 오해되기도 합니다. 더 가볍지만 동일한 벽 두께에서는 강하지 않으며 해안 염분 환경에서는 더 좋습니다.

태양광 포장 기둥: 재생 가능 에너지를 거리 인프라에 통합

태양광 포장 기둥 지난 10년 동안 실외 조명 인프라의 가장 중요한 발전 중 하나를 나타냅니다. 기둥 상단의 수평 암에 평평한 태양 전지판을 장착하는 대신 태양광 포장 기술은 기둥 자체의 원통형 또는 테이퍼형 표면 주위에 광전지를 직접 통합하여 전체 구조를 에너지 생성 자산으로 전환합니다.

태양광으로 포장된 기둥의 작동 원리

Solar Wrapped Pole의 광전지는 제조 과정에서 극 주위에 접착되거나 형성되는 적층형 유연성 기판에 내장됩니다. 세포가 전체 둘레를 감싸기 때문에 추적 메커니즘 없이도 하루 종일 여러 각도에서 햇빛을 포착합니다. 전형적인 태양열 포장 극 직경 6인치, 노출 높이 20피트 대략적으로 제공 최대 발전 용량 80~150와트 , 셀 효율성과 지리적 위치에 따라 다릅니다.

낮 시간 동안 생성된 에너지는 기둥 베이스 내부 또는 별도의 지하 인클로저에 수용된 인산철리튬(LiFePO4) 배터리 뱅크에 저장됩니다. LiFePO4 화학은 더 넓은 온도 범위( 영하 20°C ~ 60°C 작동 범위 ) 사이클 수명이 다음을 초과합니다. 2,000회 완전 충전-방전 주기 즉, 용량이 크게 저하되기 전까지 대략 10~15년의 일일 사이클링을 의미합니다.

기존 상단 장착형 태양광 패널에 비해 장점

• 풍하중 감소: 평면 패널 암은 기둥 구조에 3~8평방피트의 EPA를 추가합니다. 태양광 포장 기둥는 이러한 추가 기능을 완전히 제거하여 바람이 많이 부는 지역에서 더 가벼운 기둥이나 더 높은 기둥 높이를 사용할 수 있습니다.
• 파손 저항: 매립형으로 포장된 셀은 공공 장소에서 흔히 볼 수 있는 돌출 패널 어셈블리보다 도난 및 파손에 대한 저항력이 훨씬 더 뛰어납니다.
• 미적 통합: 깨끗하고 중단되지 않는 기둥 프로필은 기존 태양광 패널이 산업적으로 보이거나 어울리지 않는 도시 설계 계획에 적합합니다.
• 지속적인 에너지 생성: 세포는 여러 나침반 방향을 향하고 있기 때문에 에너지 출력은 하루 중 다양한 시간대에 걸쳐 더욱 일관되며 태양에 비해 패널 각도가 차선인 경우에도 급격하게 떨어지지 않습니다.

제한 사항 및 실제 고려 사항

Solar Wrapped Poles는 보편적으로 우수하지 않습니다. 설치 비용 1달러당 에너지 생산량은 일반적으로 15~25% 더 낮음 동일한 위치에 있는 동일한 크기의 평면 패널 시스템보다 극의 음영 처리된 면에 있는 셀이 특정 시간에 전력을 거의 또는 전혀 생성하지 않기 때문입니다. 미적 측면, 풍하중 또는 기물 파손 우려가 설비당 원시 에너지 생산량을 최대화하려는 목표보다 중요한 위치에 가장 적합합니다.

유연한 태양광 패널 기술과 현대 기둥 조명에서의 역할

유연한 태양광 패널은 태양광 포장 기둥과 점점 더 다양해지는 휴대용 및 반영구적 실외 조명 시스템을 뒷받침하는 핵심 구현 기술입니다. 해당 특성을 이해하면 각 응용 분야에 적합한 제품을 지정하는 데 도움이 됩니다.

태양광 패널을 유연하게 만드는 것은 무엇입니까?

기존의 견고한 태양광 패널은 유리와 견고한 알루미늄 프레임 사이에 장착된 결정질 실리콘 셀을 사용합니다. 유연한 태양광 패널은 견고한 기판을 다음 중 하나의 박막으로 대체합니다. 단결정 실리콘, CIGS(구리 인듐 갈륨 셀레나이드) 또는 비정질 실리콘 폴리머 또는 금속 호일 뒷면에 증착됩니다. 그 결과 곡면에 맞출 수 있고 두께가 2~4밀리미터 , 표준 강성 패널의 경우 30~40mm와 비교됩니다.

성능 비교: 유연한 패널과 견고한 패널

극 포장 이외의 응용 분야

유연한 태양광 패널은 Solar Wrapped Poles를 훨씬 넘어서는 응용 분야를 찾습니다. 실외 조명의 일반적인 용도에는 파티오 퍼걸러 캐노피, 곡선형 정원 벽 캡, 보트 선착장 난간 및 휴대용 지상 스테이크 통로 조명에 통합되는 것이 포함됩니다. 동일한 기술이 원격 작업 현장 임시 조명 장치에 사용되는 접이식 패널의 기초가 됩니다. 무게가 4파운드 미만인 100와트 유연한 패널 하루 동안 태양광 충전을 하면 야간 근무 시간 동안 LED 작업등에 전원을 공급할 수 있습니다.

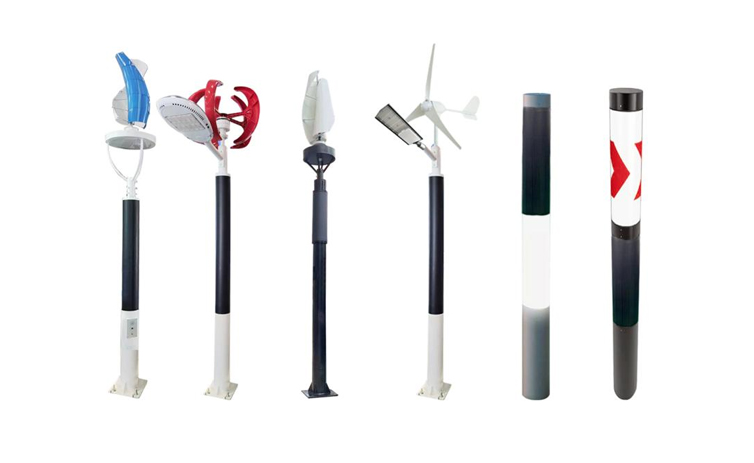

실린더형 태양극: 설계, 성능 및 설치

는 실린더형 태양극 원통형 강철 기둥 구조와 통합 태양광 발전 시스템을 공장에서 조립된 단일 장치로 결합한 특수 목적의 실외 조명 솔루션입니다. 개조된 태양광 부착물이나 포장된 패널 변환과 달리, 진정한 실린더 태양광 극은 처음부터 통합 시스템으로 설계되었으며, 태양전지, 배터리, 충전 컨트롤러 및 등기구가 모두 최적으로 함께 작동하도록 지정되었습니다.

실린더 태양광 극 시스템의 일반적인 사양

20피트 클래스의 표준 상용 등급 실린더 태양광 극에는 일반적으로 다음과 같은 통합 구성 요소가 포함됩니다.

• 극 본체: 외경 4~6인치 아연 도금 강철 실린더, 테이퍼형 또는 직선형, UV 안정성 분말 코팅 마감
• 태양광 발전: 80~200W의 유연성 또는 반강성 광전지가 극 표면에 통합되어 있습니다. 커버리지 각도 180~360도
• 배터리 보관: 100~400Wh 리튬인산철 배터리 팩, 정격: 3~5일의 자율성 (태양 없이 작동) 최대 밝기
• 충전 컨트롤러: MPPT(Maximum Power Point Tracking) 방식으로 최대 30% 더 많은 에너지 다양한 클라우드 조건에서 기존 PWM 컨트롤러와 패널을 비교한 결과
• 등기구: 조정 가능한 빔 각도(일반적으로 60, 90 또는 120도), 색온도 3000K~5700K 선택 가능, CRI 70보다 큰 30~80W LED 모듈
• 스마트 컨트롤: 황혼에서 새벽까지 센서, 모션 활성화 디밍(움직임 시 100%, 대기 시 30~50%) 및 4G/NB-IoT 원격 모니터링 옵션

현장 선택 및 설치 요구 사항

실린더 태양극 성능을 위해서는 적절한 장소 선택이 중요합니다. 극은 받아야한다 하루에 최소 4시간의 태양이 가장 많이 노출되는 시간 (PSH) 야간 작동을 유지하기 위한 것이지만 북위도 45도 이상에서는 5~6 PSH가 권장됩니다. 건물, 나무 캐노피 또는 기둥에 그늘을 드리우는 인접 구조물과 같은 장애물 피크 생성 기간 중 2시간(태양광 시간 기준 오전 10시~오후 3시) 배터리 충전 상태가 크게 감소하고 조기 완전 방전이 발생할 수 있습니다.

20피트 실린더 태양광 극에 대한 기초 요구 사항에는 일반적으로 콘크리트 부두가 필요합니다. 직경 18~24인치, 깊이 4~5피트 , 8~12인치의 볼트 원에 4개의 앵커 볼트가 있습니다. 토양 지지력은 설치 전에 특히 융기 저항이 부적절할 수 있는 점토 또는 성토 토양에서 확인되어야 합니다.

비용 및 회수 분석

20피트 주거용 또는 상업용 클래스에 완전히 설치된 실린더형 태양광 극은 다음과 같습니다. 설치된 장치당 $2,500 - $6,000 , 기존 그리드 연결 강철 기둥 및 LED 고정 장치의 경우 $800~$2,500(전기 트렌칭 및 연결 비용 제외)에 비해. 그리드 연결 설치를 위한 전기 트렌칭이 추가됩니다. 선형 피트당 $10~$30 이는 가장 가까운 그리드 연결이 150~300피트 이상 떨어진 모든 현장이 초기 설치 시 또는 그 이전에 태양광 발전과 비용 동등에 도달하는 경우가 많다는 것을 의미합니다.

운영 비용 절감 효과도 상당합니다. 그리드 연결 가로등은 일반적으로 연간 극당 400~1,200kWh 현재 에너지 가격으로는 실린더 태양광 폴은 지속적인 에너지 비용이 없고 유지 관리도 최소화됩니다(1년에 1~2회 패널 청소, 폴당 약 $300~$600로 10~15년 후 배터리 교체).

파티오 데크용 태양광 조명: 올바른 기둥 높이 및 시스템 선택

태양광 극 조명에 대한 가장 접근하기 쉬운 응용 분야 중 하나는 테라스 데크용 태양광 조명 설치는 조명이 밝은 야외 생활 공간을 유지하면서 전기 작업을 제거하려는 주택 소유자의 관심에 의해 빠르게 성장하는 부문을 나타냅니다. 주거용 파티오 및 데크 조명의 선택 기준은 도시 또는 상업용 응용 분야와 크게 다릅니다.

파티오 및 데크 조명 기둥의 최적 높이

일반적인 주거용 데크 또는 파티오의 경우 포스트 장착형 태양광 조명은 다음 높이에서 가장 잘 작동합니다. 6피트와 10피트 . 6피트 미만에서는 광원이 눈높이에 가깝게 위치하므로 좌석 공간에 눈부심과 그림자 간섭이 발생합니다. 10피트가 넘는 단일 주거용 태양광 설비는 표준 200~400제곱피트 파티오 전체에 걸쳐 적절한 피트 캔들 수준을 유지하기에 충분한 루멘을 거의 생성하지 않습니다.

는 most effective patio solar lighting layouts combine post heights strategically:

• 8피트 주변 기둥: 일반적인 주변 조명을 위해 데크 난간의 모서리와 중간 지점에 장착됩니다.
• 4~6피트 길이의 통로 또는 계단 조명: 산책로, 계단, 화단 경계를 따라 설치된 낮은 볼라드 스타일 태양광 장치
• 12피트 독립 기둥: 중앙에 배치된 1개 또는 2개의 고출력 태양광 기둥으로 식사 공간이나 요리 공간의 작업 조명용

파티오 데크 응용 분야를 위한 태양광 조명에서 찾아야 할 사항

모든 태양광 파티오 조명이 동일하게 만들어지는 것은 아닙니다. 주택 소유자의 가장 일반적인 불만은 겨울이 짧아지면 조명이 상당히 어두워지거나 자정이 되면 완전히 꺼진다는 것입니다. 다음 사양은 밤새 안정적으로 작동할 수 있는 고품질 제품을 나타냅니다.

• 최소 5W의 패널 전력량 시간당 3W의 빛을 소비하는 경우(흐린 날에도 의미 있는 마진 제공)
• 2,000mAh 이상의 배터리 용량 소형 장치의 경우 3.7V, 포스트탑 장치의 경우 10,000mAh 이상에서 10~12시간 동안 작동할 것으로 예상됩니다.
• IP65 이상의 침투 보호 등급 야외 데크 환경에서 비, 습기 및 응결을 방지합니다.
• 별도의 태양광 패널과 라이트 헤드 짧은 케이블 사용: 빛이 아래쪽을 향하는 동안 패널을 남쪽으로 향하게 하여 북부 기후에서 겨울 성능을 극적으로 향상시킵니다.
• 루멘 출력 300~800루멘 포스트 장착형 파티오 장치용; 200루멘 미만은 장식용일 뿐이며 데크 주위를 안전하게 이동하기에는 충분하지 않습니다.

데크의 최대 태양광 성능을 위한 설치 팁

많은 주택 소유자는 성능이 저하되는 위치에 태양광 데크 조명을 무의식적으로 설치합니다. 안뜰 포스트 빛에 태양 전지판은 수신되어야 합니다 하루 최소 6시간 동안 직사광선을 받으며 일반적인 여름날 배터리를 완전히 충전하려면 데크 돌출부, 퍼걸러 지붕, 나뭇가지 및 인근 구조물이 가장 일반적인 장애물입니다. 그림자가 패널 표면의 20%만 덮는 부분 음영 처리도 다음과 같이 출력을 줄일 수 있습니다. 40~60% 대부분의 소형 태양광 패널의 직렬 회로 아키텍처 때문입니다.

기둥 위치에서 완전한 햇빛을 얻을 수 없는 경우 분할 패널 설계를 고려하십시오. 태양광 패널을 햇빛이 들어오는 남향 벽이나 울타리 기둥에 장착하고 저전압 DC 케이블을 데크 기둥의 조명 헤드에 연결하십시오. 최대 케이블 길이 3.7V~6V에서 15피트 적절한 와이어 게이지(22 ~ 20 AWG)를 사용하면 전압 강하가 거의 발생하지 않으며 패널과 독립적으로 조명 위치를 완전히 자유롭게 지정할 수 있습니다.

전등 기둥 유형 비교: 실용적인 결정 가이드

사용 가능한 극 유형, 장착 높이 및 에너지 시스템이 너무 많기 때문에 올바른 솔루션을 선택하려면 제품 범주를 응용 분야 요구 사항에 맞춰야 합니다. 다음 비교 프레임워크는 가장 일반적인 결정 사항을 다룹니다.

전등 기둥 설치에 대한 규정, 표준 및 허가

영구 가로등 기둥 설치에는 지역 건축법, 전기 표준 및 잠재적 구역 지정 조례가 적용됩니다. 다음 표준은 미국에서 가장 일반적으로 참조되며 대부분의 관할권에서 채택하거나 참조하는 기준을 나타냅니다.

알아야 할 주요 표준

• 아슈토 LTS-6: 고속도로 표지판, 등기구, 교통 신호등의 구조적 지지에 대한 표준 사양입니다. 이는 공공 통행권에 관한 강철 가로등 기둥의 풍하중 설계를 관리합니다.
• ANSI/NEMA SL-1 및 SL-2: 거리 조명용 등기구 장착 높이와 암 구성을 제어합니다.
• IES RP-8: 는 Illuminating Engineering Society's Roadway Lighting standard, which provides mounting height and spacing recommendations for each road classification.
• NEC 조항 410: 등기구 설치, 접지 및 그리드 연결 극과 관련된 배선 방법에 대한 국가 전기 코드 요구 사항입니다.
• 어두운 하늘 조례: 미국의 200개가 넘는 도시와 카운티에서는 장착 높이를 제한하고, 완전 차단 고정 장치를 요구하고, 상향 빛 방출을 제한하는 국제 밤하늘 협회(IDA) 모델 조명 조례를 채택했습니다. 위의 극을 지정하기 전에 현지 요구 사항을 확인하세요. 25피트 in residential zones .

허가가 필요한 경우

영구 구조물이 될 기초(직접 매립 또는 앵커 베이스)가 있는 모든 기둥에는 일반적으로 건축 허가가 필요합니다. 기준점은 관할권에 따라 다르지만 일반적인 규칙은 다음과 같습니다. 6피트보다 크고 땅에 부착된 모든 구조물에는 허가가 필요합니다. . 탈착식 말뚝이나 포스트 캡의 태양광 파티오 데크 조명은 일반적으로 허가가 필요하지 않습니다. 영구 기초 위에 설치된 원통형 태양광 기둥, 태양광 포장 기둥 및 강철 가로등 기둥은 거의 항상 그렇습니다.

자주 묻는 질문

1. 주거용 가로등의 표준 높이는 얼마입니까?

는 standard height lamp post for residential streets is typically 6~7.6미터(20~25피트) . 이 범위는 2차선 주택 도로에 적합한 조명과 인접한 주택에 허용되는 눈부심 제어의 균형을 유지합니다. 일부 오래된 동네에는 15피트만큼 짧은 기둥이 있는 반면, 새로운 교외 개발에서는 일반적으로 LED 코브라 헤드 또는 신발 상자 고정 장치가 있는 20피트 강철 기둥을 사용합니다.

2. 주차장의 가로등 높이는 얼마나 됩니까?

주차장 전등 기둥은 가장 일반적으로 키가 20~30피트 , 표준 표면 부지에 대해 가장 자주 지정되는 높이는 25피트입니다. 30~35피트의 더 큰 기둥은 각 고정 장치가 더 넓은 영역을 포괄하므로 총 기둥 수를 최소화하는 것이 우선순위인 대규모 부지에서 사용됩니다. 15~20피트의 더 짧은 기둥은 머리 위 여유 공간이 높이를 제한하는 작은 부지나 지붕이 있는 구조물에 때때로 사용됩니다.

3. 태양광 포장 극과 원통형 태양 극의 차이점은 무엇입니까?

Solar Wrapped Pole은 유연한 광전지를 외부 표면에 적층하거나 감싸는 기존의 강철 가로등 기둥입니다. 실린더 솔라폴(Cylinder Solar Pole)은 원통형 형태, 태양전지, 배터리, 충전 컨트롤러 및 LED 고정 장치를 단일 제품으로 설계하고 공장에서 조립하는 목적에 맞게 설계된 시스템입니다. 실린더 태양광 기둥은 더 나은 시스템 최적화 및 보증을 제공하는 반면, Solar Wrapped Poles는 기존 극 스톡을 태양광 발전에 적응시키는 데 더 많은 유연성을 제공합니다.

4. 유연한 태양광 패널은 실외 조명의 견고한 패널과 어떻게 다릅니까?

유연한 태양광 패널은 폴리머 뒷면에 박막 또는 캡슐화된 단결정 셀을 사용하여 기둥 실린더와 같은 곡면에 맞출 수 있습니다. 견고한 패널은 알루미늄 프레임에 유리 캡슐형 셀을 사용하며 평평하게 장착해야 합니다. 유연한 패널은 60~80% 가벼워짐 최소한의 풍하중을 추가하므로 극 일체형 태양광 응용 분야에 필수적입니다. 그러나 그들은 일반적으로 5~10년 더 짧은 서비스 수명 견고한 유리 표면 패널보다 용량 와트당 비용이 더 높습니다.

5. 파티오 데크용 태양광 조명은 어느 높이에 설치해야 합니까?

파티오 데크 용도의 태양광 조명은 다음 위치에 포스트 장착될 때 가장 잘 작동합니다. 7~9피트 일반 주변 조명용. 이 높이에서 광원은 일반적인 성인의 눈높이(눈부심 방지)를 깨끗하게 유지하면서 소형 주거용 태양광 설비가 데크 표면 전체에 걸쳐 유용한 촛대 수준을 유지할 수 있을 만큼 충분히 낮게 유지됩니다. 계단 및 통로 볼라드 조명은 일반적으로 높이가 18~36인치이며 영역 조명을 제공하는 대신 레벨 변경 및 가장자리를 표시하는 별도의 작업을 수행합니다.

6. 철제 가로등 기둥은 얼마나 깊게 매설해야 합니까?

는 standard depth for direct burial Steel Street Light Poles follows the formula: 총 폴 길이의 10% + 2피트 . 30피트 기둥의 경우 이는 5피트의 매설 깊이를 의미합니다. 앵커 기반 설치의 경우 콘크리트 기초 깊이는 일반적으로 토양 조건 및 풍하중 요구 사항을 기반으로 구조 엔지니어가 지정하지만 일반적으로 범위는 깊이 3.5~5피트 최대 35피트의 기둥에 사용됩니다.

7. 흐린 날씨에도 실린더형 태양극을 작동할 수 있나요?

예, 하지만 배터리 자율성은 핵심 설계 변수입니다. 하루 평균 태양 최고 시간이 3시간인 기후(겨울철 북부 유럽 또는 미국 태평양 북서부 지역)에서 잘 지정된 원통형 태양극은 배터리 팩이 다음을 제공하는 경우 여전히 안정적으로 작동할 수 있습니다. 최대 밝기에서 3~5일 자율성 . 스마트 디밍 기능을 갖춘 시스템은 트래픽이 적은 기간 동안 에너지 소비를 50~70% 줄여 런타임을 크게 연장합니다. 흐린 지역의 설치자는 더 큰 배터리 뱅크를 지정하고 최대 겨울 태양 각도를 포착하기 위해 기울기 조정 가능한 패널 섹션을 고려해야 합니다.

8. 고속도로 또는 높은 마스트 적용을 위한 등 기둥 높이는 얼마입니까?

고속도로와 높은 마스트의 전등 기둥은 다음과 같습니다. 40~100피트 이상 높이. 고속도로 인터체인지의 표준 높은 마스트 기둥은 일반적으로 키 60~80피트 유지 관리를 위해 윈치로 내려진 링에 여러 개의 등기구 헤드(4~12개 고정 장치)를 운반할 수 있습니다. 이 접근 방식은 표준 도로 전주에 비해 넓은 교차로 지역을 조명하는 데 필요한 전주 ​​수를 크게 줄여 인프라 비용과 유지 관리 접근 요구 사항을 모두 낮춥니다.

9. Solar Wrapped Poles에는 그리드에 대한 전기 연결이 필요합니까?

아니요. Solar Wrapped Poles는 완전 독립형 시스템으로 설계되었습니다. 이는 전주 어셈블리 내에서 전적으로 전기를 생성, 저장 및 소비하므로 배전망에 연결할 필요가 없습니다. 이는 그리드 확장 비용이 높은 신규 개발, 농촌 및 원격 애플리케이션에서 주요 이점 중 하나입니다. 일부 설치에는 중복 조치로 소규모 유선 백업 연결이 포함되어 있지만 이는 필수 사항이 아니라 옵션이며 대부분의 배포에서는 필요하지 않습니다.

10. 주차장용으로 20피트와 30피트 강철 가로등 기둥 중에서 어떻게 선택합니까?

는 primary decision factor is the number of poles you want in the lot. A 30-foot pole with a 150W LED fixture typically illuminates a coverage area of 직경 90~120피트 , 20피트 기둥은 대략적으로 덮습니다. 50~70피트 동등한 고정 조건 하에서. 기둥 수가 적고 높을수록 기초 및 전기 회로 비용이 줄어들지만 풋캔들 목표를 유지하려면 더 높은 출력 고정 장치가 필요합니다. 부지에 더 큰 기둥을 막는 나무나 캐노피 장애물이 있거나 지역 규정에 따라 높이가 25피트인 경우 더 많은 장치가 필요함에도 불구하고 20피트 기둥이 실용적인 선택이 됩니다.

전등 기둥 높이, 가로등 기둥 유형 및 태양 전지판 방향을 한눈에

가로등 기둥의 범위는 주거용 정원 및 통로 용도의 경우 3미터(10피트)부터 높은 마스트 경기장 및 고속도로 인터체인지 설치의 경우 40미터(130피트) 이상입니다. 표준 가로등 기둥은 주거용 도로와 간선 도로의 경우 일반적으로 8~12미터(26~40피트)인 반면, 주차장의 가로등 기둥은 6~10미터(20~33피트)입니다. 기둥 높이는 지면의 조도 수준, 필요한 기둥 수, 주어진 높이에서 풍하중에 저항하는 데 필요한 기초 사양을 직접 결정하기 때문에 각 응용 분야의 올바른 높이를 구매하기 전에 이해하는 것이 필수적입니다.

태양광 기둥을 장착하는 경우 태양광 패널 조명기구 옆이나 위에, 미국 본토에서 태양광 패널의 최적 각도는 플로리다의 약 25도(북위 25~30도)에서 몬태나와 노스다코타(북위 45~49도)의 47도 사이입니다. 고정 경사형 설치의 경우 북반구에서는 방향이 정남입니다. 미국의 특정 우편번호에 대해 NREL(National Renewable Energy Laboratory) PVWatts 계산기는 해당 위치에 대한 정확한 태양광 자원과 최적의 경사각을 제공하여 태양극에 대한 태양광 패널 사양에서 추측을 제거합니다.

이 가이드에서는 애플리케이션별 표준 등주 높이, 주요 가로등 기둥 유형 및 엔지니어링 차이점, 태양광 기둥이 통합 시스템으로 작동하는 방법, 우편번호별로 올바른 태양광 패널 방향을 결정하는 방법, 최대 연간 에너지 생산량을 위한 태양광 패널의 최적 각도를 계산하는 방법 등 모든 주제를 실질적으로 자세히 다룹니다.

전등 기둥의 높이는 얼마입니까? 용도별 표준 높이

올바른 장착 높이는 응용 분야(지면의 목표 조도 수준, 기둥 사이의 간격, 조명되는 영역의 너비, 장착되는 등기구의 측광 분포)에 따라 다르기 때문에 가로등 기둥의 높이에 대한 질문은 단일 숫자로 대답할 수 없습니다. 이러한 변수의 각 조합은 적용 범위, 균일성 및 눈부심 제어의 균형을 맞추는 고유한 최적의 폴 높이를 생성합니다.

주거용 거리 및 통로 조명

주거용 인근 가로등은 공공 도로 적용 분야 중 가장 짧은 기둥 높이를 사용합니다. 미국과 유럽의 표준 주거용 가로등 기둥은 일반적으로 5~8미터(16~26피트) 차도 폭이 6~8미터인 표준 주거 거리의 높이는 6미터로 가장 널리 지정됩니다. 이 높이에서 유형 II 또는 유형 III 광도 분포를 갖춘 표준 LED 도로 조명기구는 25~35m의 기둥 간격으로 도로와 인접한 보도에 적절한 조도를 제공합니다.

통로 및 보행자 전용 조명은 일반적으로 더 짧은 기둥을 사용합니다. 3~5미터(10~16피트) 이는 보행자 구역의 목표 조도가 차량 통행로보다 낮고 장착 높이가 낮을수록 공원, 광장 및 주거용 정원에 적합한 인간 규모의 친밀한 시각적 환경을 제공하기 때문입니다. 0.6~1.2m 높이 범위의 볼라드 스타일 기둥 상단 고정 장치는 통로 조명 범주의 가장 낮은 끝을 정의하며 일반 조명보다는 가장자리 경계를 설정하는 데 주로 사용됩니다.

상업 및 간선 도로 조명

상업 도로, 간선 도로 및 도시 수집 도로는 더 넓은 차도에 적절한 조도를 제공하고 여러 주행 차선에 걸쳐 허용 가능한 균일 비율을 유지하기 위해 주거용 거리보다 더 높은 설치 높이가 필요합니다. 상업용 거리 및 간선 도로 조명의 표준 장착 높이는 다음과 같습니다. 8~12미터(26~40피트) 차도 폭이 10~14미터인 복선 간선도로의 경우 가장 일반적으로 지정되는 높이는 10미터입니다.

기둥이 중앙 중앙분리대에 배치되고 단일 기둥에서 양방향으로 교통을 조명해야 하는 분할된 고속도로 및 이중 차도 도로의 경우 표준 장착 높이가 다음으로 증가합니다. 12~14미터(40~46피트) 각 차도 위로 등기구를 확장하는 이중 암 브래킷 구성이 있습니다. 이 구성은 단일 암 도로변 장착에 비해 분할된 도로 구간의 총 기둥 수를 약 40% 줄여 설치 비용을 크게 절감합니다.

주차장 및 구역 조명

주차장 전등 기둥은 일반적으로 6~10미터(20~33피트) 주차장 레이아웃, 필요한 조도 수준(보통 보안 요구 사항에 따라 등급에 따라 10~50피트 촛대) 및 등기구 광도 분포를 기준으로 특정 높이가 선택됩니다. 낮은 장착 높이(6~7m)는 인접한 건물로의 빛 유출을 최소화하는 것이 설계 우선순위인 주거용 주차 공간에서 일반적입니다. 더 높은 장착 높이(8~10미터)는 대규모 부지에서 기둥과 기초의 수를 줄이기 위해 기둥 사이의 간격을 더 넓게 하는 것이 바람직한 상업 및 소매 주차 구역에 사용됩니다.

스포츠 및 하이 마스트 조명

지역 사회 레크리에이션 및 학교 시설을 위한 스포츠 경기장 조명 기둥은 다음과 같습니다. 12~20미터(40~65피트) 등기구를 향해 높은 곳을 바라보는 플레이어에게 과도한 눈부심을 주지 않고 경기장에서 전문가 수준의 조도 수준에 필요한 장착 높이를 달성합니다. 전문 및 경기장 수준의 스포츠 시설은 특수 타워 구조를 사용합니다. 20~45미터(65~150피트) 스포츠 및 필요한 조도 수준에 따라 다릅니다(주요 이벤트를 방송하는 수준의 TV 방송 범위의 경우 최대 2,000럭스).

고속도로 인터체인지, 항만 시설, 공항 계류장 및 대규모 산업 현장을 위한 높은 마스트 조명 기둥은 다음과 같습니다. 20~40미터(65~130피트) 단일 기둥 위치에서 최대 30,000평방미터의 영역을 함께 조명하는 기둥당 6~20개의 등기구로 구성된 등기구 링 어셈블리를 갖춘 높이입니다.

전등 기둥 높이 빠른 참조

가로등 기둥의 종류: 실제 분류

오늘날 사용되는 가로등 기둥의 유형은 전통적인 장식용 주철 디자인부터 현대적인 엔지니어링 강철 및 알루미늄 구조에 이르기까지 다양하며 각각은 다양한 미적, 구조적 및 기능적 요구 사항에 적합합니다. 가로등 기둥의 주요 유형을 이해하면 지정자, 지방자치단체 및 부동산 소유자가 가장 익숙하거나 가장 저렴한 옵션을 기본값으로 설정하는 대신 기둥 유형을 적용 요구 사항에 맞출 수 있습니다.

직선 강철 또는 알루미늄 테이퍼 폴

대부분의 현대식 도로 및 주차 조명 응용 분야에 사용되는 표준 유틸리티 가로등 기둥은 직선형 테이퍼형 강철 또는 알루미늄 기둥입니다. 이러한 기둥은 강판(아연 도금 강철 모델의 경우)을 압연 및 용접하거나 알루미늄 빌렛(알루미늄 모델의 경우)을 더 큰 베이스 직경에서 더 작은 팁 직경으로 감소시키는 원추형 테이퍼로 압출하여 제조됩니다. 테이퍼는 굽힘 응력이 가장 높은 재료(베이스)를 집중시키고 응력이 가장 낮은 재료(팁)를 줄여 구조적 효율성을 향상시킵니다.

아연 도금 강철 테이퍼형 기둥은 높이 미터당 가장 낮은 재료 비용으로 뛰어난 구조적 성능을 제공하기 때문에 전 세계적으로 가장 널리 사용되는 가로등 기둥 유형입니다. ASTM A123에 따른 용융 아연 도금은 대부분의 대기 조건에서 20~30년 동안 기본 강철을 보호하는 85~140미크론의 아연 코팅을 제공합니다. 재코팅이 필요해지기 전에. 알루미늄 테이퍼형 기둥은 동등한 강철 기둥보다 비용이 약 30% ~ 50% 더 비싸지만 표면 처리가 필요하지 않으며 가장 공격적인 산업 및 해양 환경을 제외한 모든 환경에서 무기한 부식에 저항하므로 해안 설치에 선호됩니다.

장식 및 유산 가로등 기둥

장식용 가로등 기둥은 역사적인 지역, 도심, 쇼핑 거리, 광장, 공원 및 가로등 기둥 자체가 순전히 실용적인 구조가 아닌 환경의 미적 특성에 기여해야 하는 모든 시설에서 사용됩니다. 장식 및 유산 유형의 가로등 기둥에 사용되는 주요 재료는 다음과 같습니다.

• 주철: 빅토리아 시대와 에드워드 시대의 거리 조명에 사용된 전통적인 가로등 기둥 재료는 문화유산 보존 프로젝트와 실제 시대 모습을 요구하는 새로운 설치를 위해 여전히 재현되고 있습니다. 주철 가로등 기둥은 매우 무겁고(일반적으로 표준 4미터 기둥의 경우 200~600kg) 녹을 방지하기 위해 정기적인 도장 유지 관리가 필요하지만 현대 재료가 복제할 수 없는 시각적 특성을 제공합니다. 강철이나 알루미늄 기둥이 찌그러질 수 있는 충격 손상에 대한 저항력이 있습니다.
• 주조 알루미늄: 현대적인 장식용 가로등 기둥은 훨씬 더 가볍고(주철 무게의 약 1/3) 페인팅 없이 부식에 강하며 디자인 유연성을 위해 모든 분체 코팅 색상으로 제공되는 주조 알루미늄으로 전통적인 주철 디자인의 시각적 프로필을 재현합니다. 주조 알루미늄 장식 가로등 기둥은 현대적인 재료 특성과 함께 전통적인 미학을 제공하기 때문에 새로운 장식 거리 조명 설치에 대한 주요 선택입니다.
• 유리섬유 강화 폴리머(FRP): FRP 장식용 가로등 기둥은 알루미늄조차도 허용할 수 없는 유지 관리가 필요한 해안, 화학 공장 및 기타 부식성 환경과 금속 구성 요소를 허용할 수 없는 응용 분야에 사용됩니다. FRP 폴은 모든 색상과 표면 질감으로 제작할 수 있으며 어떤 대기 환경에서도 부식 위험이 없습니다.

회전 콘크리트 기둥

스펀 콘크리트 기둥은 개발도상국 시장과 교통량이 많은 선진 시장의 일부 고속도로 응용 분야에서 사용되는 가로등 기둥 유형의 주요 카테고리로, 매우 저렴한 비용과 유지 관리 요구 사항이 필요하지 않으며 중량이 무겁고 미적 유연성이 제한된다는 단점이 더 큽니다. 프리스트레스트 회전 콘크리트 기둥은 원심력을 사용하여 프리스트레스트 강철 와이어 코어 주위에 혼합물을 통합하는 회전 원통형 금형에 콘크리트를 부어 제조됩니다. 그 결과 기둥은 강하고 내구성이 있으며 표면 유지 관리가 필요하지 않지만 매우 무거워서 원격지로 운반하기 어렵고 제조 후 분체 코팅을 하거나 쉽게 변형할 수 없습니다.

상업용 팔각형 및 원형 강철 기둥

적절한 구조 성능과 경쟁력 있는 비용이 모두 중요한 주차장, 상업용 부동산 및 경공업 시설의 경우 팔각형 직선 강철 기둥이 널리 지정됩니다. 8각형 단면은 동일한 벽 두께의 원형 단면보다 바람으로 인한 진동에 더 나은 저항을 제공합니다. 팔각형 형상이 특정 풍속에서 원형 극을 진동시키는 와류 발산(바람이 많이 부는 지역의 원형 극 설치에서 피로 파괴를 일으키는 카르만 와류 공명이라는 현상)을 깨뜨리기 때문입니다.

가로등 기둥의 종류: 비교표

태양광 기둥: 통합된 태양광 조명의 작동 방식

태양극 기존 조명 기둥의 구조적 기능을 조명기구에 전력을 공급하기 위해 전기 에너지를 생성하는 통합 태양광 패널, 밤에 사용하기 위해 주간에 수집된 에너지를 저장하는 배터리 시스템, 태양광 패널, 배터리 및 조명기구 사이의 에너지 흐름을 관리하는 지능형 컨트롤러를 결합하여 일사량의 일일 변화에 관계없이 신뢰할 수 있는 조명 시간을 최대화합니다.

태양광 시스템의 핵심 구성 요소

모든 Solar Pole 시스템은 다음 구성 요소를 통합하며, 각 구성 요소의 사양에 따라 시스템의 신뢰성, 자율성(재충전 없이 작동할 수 있는 연속 흐린 날의 수) 및 총 비용이 결정됩니다.

• 태양광 패널: 햇빛을 DC 전기 에너지로 변환하는 광전지 모듈입니다. 20% ~ 23%의 효율을 갖는 단결정 실리콘 패널은 단위 면적당 더 높은 효율을 통해 주어진 전력 출력에 대해 더 작은 패널 크기를 가능하게 하여 기둥에 가해지는 풍하중을 줄이고 기둥 높이에 비해 태양광 패널의 시각적 비율을 향상시키기 때문에 Solar Pole 애플리케이션의 표준 사양입니다. 태양광 기둥의 패널 전력 등급은 작은 통로 조명 기둥의 경우 30와트부터 고출력 도로 조명 태양광 기둥의 경우 400와트 이상까지 다양합니다.
• 배터리 저장 시스템: 야간 및 흐린 기간에 사용할 수 있도록 태양광 패널에서 생성된 전기 에너지를 저장합니다. 인산철리튬(LiFePO4) 배터리는 긴 주기 수명(2,000~4,000회 완전 충전-방전 주기, 일일 주기 5~11년에 해당), 열 안정성 및 높은 에너지 밀도로 인해 Solar Pole 응용 분야의 현재 표준입니다. 납산 배터리는 여전히 비용에 민감한 응용 분야에 사용되지만 더 자주 교체해야 하며(일반적으로 2~4년마다) 수명이 상당히 짧습니다.
• LED 등기구: LED의 높은 발광 효율(일반적으로 도로 및 지역 조명 기구의 경우 와트당 130~180루멘)이 특정 조도 수준에 필요한 태양광 패널과 배터리 크기를 최소화하기 때문에 새로운 Solar Pole 설치에서 거의 보편적으로 사용되는 LED인 광 출력 장치는 전체 Solar Pole 시스템의 자본 비용을 직접적으로 줄여줍니다.
• 충전 컨트롤러: 태양광 패널에서 배터리 충전을 관리하는 전자 장치는 과충전 및 과방전을 방지하고, 최신 시스템에서는 남은 배터리 충전 상태, 야간 시간 및 모션 감지 입력을 기반으로 LED 조명기구의 적응형 디밍을 제어하여 태양광 입력이 감소하는 기간 동안 시스템의 자율성을 최대화합니다.

그리드 연결 조명에 비해 태양광 기둥의 장점

• 그리드 연결이 필요하지 않습니다. 태양광 기둥은 일반적으로 기존 그리드 연결 조명 시스템의 총 설치 비용의 40%~60%를 차지하는 지하 전기 케이블의 트렌칭 비용을 제거합니다. 원격 위치, 전기 인프라가 없는 새로운 도로 선형을 따라 설치하는 경우 또는 그리드 연결 비용이 특히 높은 위치에 설치하는 경우 이러한 민사 비용을 제거하면 Solar Poles가 그리드 연결 대안보다 경제적으로 경쟁력이 있거나 우수해집니다.
• 지속적인 전기 비용 제로: 자본 비용 회수 기간이 지나면 태양광 패널은 자유 태양 복사로부터 필요한 모든 전기 에너지를 생성하므로 태양광 기둥은 전기 에너지 비용이 전혀 발생하지 않고 작동됩니다. 전기요금이 높은 시장의 지방자치단체의 경우, 이러한 지속적인 비용 절감은 Solar Pole 설치의 15~25년 서비스 수명에 비해 상당한 재정적 이점을 나타냅니다.
• 신속한 배포: 태양광 극 설치는 그리드 연결을 제공하는 전기 유틸리티의 가용성에 의존하지 않기 때문에 그리드 연결 등가물보다 훨씬 빠르게 완료될 수 있습니다. 이러한 이점은 영구 전력망 인프라가 구축되기 전에 작동해야 하는 비상 조명 배치, 임시 이벤트 조명 및 새로운 개발 인프라에 특히 중요합니다.

태양광 극의 한계 및 설계 제약

• 위치 의존형 태양광 자원: 태양광 기둥은 적절한 태양 복사 조도(연간 최고 일조 시간이 하루 4시간 이상)가 있는 위치에서 신뢰할 수 있는 성능을 제공하지만, 장기간 최고 일조 시간이 하루 1~2시간 미만으로 떨어질 수 있는 겨울철 북위도(북위 55도 이상)에서는 신뢰성이 문제가 됩니다. 이러한 위치에서는 안정적인 겨울 작동을 위해 매우 큰 태양광 패널과 배터리 시스템이 필요하며, 이는 자본 비용을 크게 증가시키고 잠재적으로 그리드 연결 대안을 더욱 경제적으로 만듭니다.
• 음영 감도: 태양광 기둥 위의 태양광 패널은 고정된 높이와 방향으로 장착되며 설치 후 현장이 나무, 새 건물 또는 기타 구조물에 의해 그늘이 지는 경우 위치를 변경할 수 없습니다. 대부분의 표준 태양광 패널 구성은 음영 셀을 효과적으로 분리시키는 바이패스 다이오드를 사용하여 음영 영역만 제안하는 것보다 패널의 출력을 줄이기 때문에 태양 전지 패널의 부분적인 음영조차도 에너지 출력을 극적으로 줄일 수 있습니다.
• 배터리 교체 비용: 램프와 드라이버 유지 관리만 필요한 그리드 연결 조명기구와 달리 Solar Pole 시스템은 배터리 화학 및 방전 주기 깊이에 따라 5~10년마다 배터리를 교체해야 합니다. 이 배터리 교체 비용은 태양광 기둥과 그리드 연결 대안 간의 총 수명주기 비용을 비교할 때 고려해야 합니다.

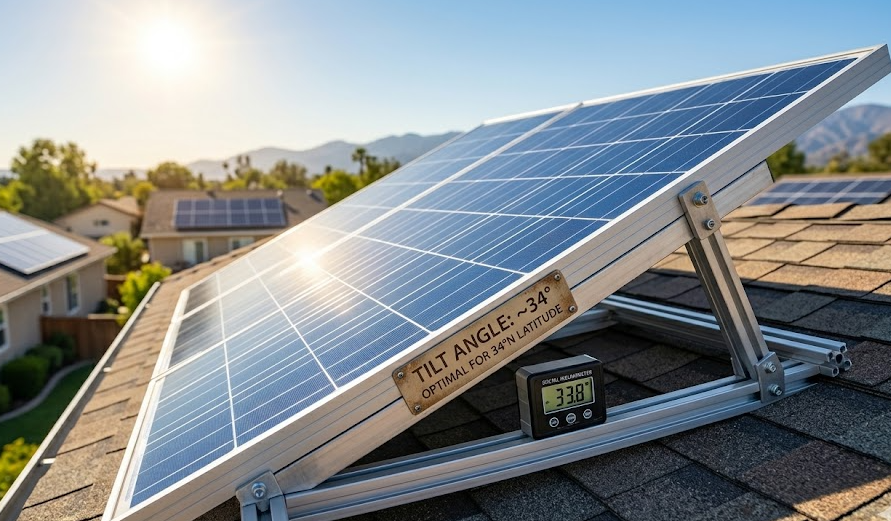

태양광 패널의 최적 각도: 물리학 및 실제 규칙

태양광 패널의 최적 각도는 고정 경사형 태양광 패널이 특정 지리적 위치에서 일년 내내 최대 총 태양 복사량을 포착하는 경사각(수평에서 측정)입니다. 이 각도는 설치 장소의 위도와 연중 태양 적위 변화에 따라 결정됩니다.

Latitude가 태양광 패널의 최적 각도를 결정하는 이유

태양 정오(하늘에서 가장 높고 북반구의 정남쪽)에 하늘에 떠 있는 태양의 고도는 관찰자의 위도와 계절에 따라 달라집니다. 적도(위도 0도)에서는 춘분 동안 태양이 정오에 바로 머리 위로 지나갑니다. 북위 45도(미네소타주 미니애폴리스 또는 이탈리아 밀라노의 대략적인 위도)에서 태양은 춘분 동안 정오에 수평선 위 45도에 위치하며, 겨울에는 더 낮고 여름에는 더 높습니다.

고정 기울기 태양 전지판은 태양 광선에 수직으로 배치될 때 최대 태양 복사를 포착합니다. 1년 동안 태양의 평균 고도각은 위도의 보완(90도에서 위도를 뺀 값)과 같기 때문에 특정 위치에서 태양광 패널의 최적 각도는 지역 위도각과 거의 같습니다. 북위 35도(대략 캘리포니아주 로스앤젤레스 또는 일본 도쿄의 위도)에서 최적의 연간 경사각은 약 33~37도입니다. 북위 51도(대략 영국 런던이나 캐나다 캘거리의 위도)에서 최적의 연간 경사각은 약 49~53도입니다.

연간 생산량 극대화를 위한 정확한 최적 각도 계산

NREL 및 PVWatts 도구의 연구 및 시뮬레이션 데이터는 대부분의 위치에서 연간 수확량 최대화를 위한 위도와 최적 경사각 간의 경험적 관계가 다음 패턴을 따른다는 것을 확인합니다.

• 위도가 0도에서 25도 사이인 경우: 최적의 경사각은 대략 위도에 0.87배 + 3.1도를 더한 것과 같습니다. 위도 20도에서는 약 20.5도의 최적 기울기가 제공됩니다.
• 위도 25도에서 50도 사이의 경우: 최적의 기울기 각도는 대략 위도에 2~5도를 더한 것과 같습니다. 위도 40도에서 최적의 기울기는 약 42~45도입니다.
• 위도 50도 이상의 경우: 최적의 연간 경사각은 일반적으로 50~55도이지만, 겨울철에 경사를 증가시키고 여름철에 감소시키는 계절적 최적화 전략은 이러한 고위도 지역에서 고정 각도 최적에 비해 연간 수확량을 향상시킬 수 있습니다.

최적의 각도에서 ±5도씩 벗어났을 때 발생하는 수확량 불이익은 일반적으로 연간 수확량의 1~3%에 불과합니다. 이는 구조적 편리성, 미적 측면 또는 태양 극의 고정 각도 브래킷에 대한 필요성과 같은 실질적인 제약 사항이 상당한 에너지 생산 희생 없이 수용될 수 있음을 의미합니다. 최적 경사에서 10~15도 이상 편차가 있는 경우 수율 불이익이 더욱 커집니다. 특히 최적 경사에서 20도 편차가 연간 생산량을 5~10% 감소시키는 북반구의 남향 패널의 경우 더욱 그렇습니다.

미국 지역별 연간 최적 경사각

태양광 패널 Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

미국 내 모든 위치의 우편번호로 정확한 태양광 패널 방향을 찾으려면 특정 지리적 좌표에서 태양광 패널의 최적 방향과 예상 연간 에너지 생산량을 계산하는 공개적으로 사용 가능한 태양광 자원 분석 도구 중 하나를 사용해야 합니다. 가장 권위 있고 널리 사용되는 도구는 NREL의 PVWatts 계산기입니다. 이 계산기는 온라인에서 무료로 사용할 수 있으며 미국 모든 위치에서 태양광 패널 시스템에 대한 예상 연간 AC 에너지 출력 및 용량 계수를 계산합니다.

우편번호별 태양광 패널 방향에 NREL PVWatts를 사용하는 방법

1. pvwatts.nrel.gov에서 PVWatts 계산기로 이동하세요. 위치 검색 필드에 우편번호나 주소를 입력하세요. 이 도구는 가장 가까운 태양광 자원 데이터 스테이션을 식별하고 해당 위치의 일사량 데이터를 로드합니다.
2. 시스템 용량을 입력하세요 평가 중인 태양광 패널의 (패널 또는 어레이의 DC 와트 피크 정격) 단일 Solar Pole 시스템의 경우 이는 100~200와트일 수 있습니다. 대형 지붕 또는 지상 장착형 어레이의 경우 킬로와트 또는 메가와트일 수 있습니다.
3. 기울기 각도 설정 위도와 동일한 값(좋은 시작 근사치)으로 설정하고 방위각을 180도로 설정합니다(북반구의 정남). 예상 연간 에너지 생산량이 표시됩니다.
4. 기울기 각도를 다양하게 바꿔보세요 위도 위아래로 5도씩 증가하면서 연간 에너지 생산량의 변화를 관찰하세요. 연간 최대 에너지 출력을 생성하는 경사각은 태양광 패널의 현장별 최적 각도입니다.
5. 방향이 정남향인지 확인하세요 (PVWatts 규칙에서는 방위각 180도), 자남이 아닙니다. 진남과 자남(자기 편각)의 차이는 위치에 따라 다릅니다. 미국 동부의 자북은 진북에서 서쪽으로 약 10~15도입니다. 즉, 진남을 찾으려면 나침반의 남쪽 판독값을 수정해야 합니다.

대부분의 미국 대륙 위치에서 PVWatt의 최적 경사각 결과는 현장 위도의 2~4도 내에 있으며 위도는 최적의 기울기와 같다는 경험 법칙을 실용적인 출발점으로 확인합니다. 특정 계절에 구름이 많은 위치(예: 겨울 구름이 많은 태평양 북서부)는 태양 자원이 사계절에 걸쳐 균일하게 분포되지 않기 때문에 단순 위도 규칙과 약간 다른 최적값을 나타낼 수 있습니다.

태양광 패널 Direction for Solar Poles: Practical Mounting Considerations

태양광 기둥에 태양광 패널을 장착할 때 PVWatts에서 계산된 최적의 방향이 기둥 장착 브래킷 설계에 구현되어야 합니다. 그러나 Solar Pole 설치에는 때때로 이론적 최적을 수정하는 특정한 실제 제약이 있습니다.

• 태양광 패널의 바람 하중: 기둥에 기울어진 각도로 장착된 태양광 패널은 바람 돛의 역할을 하여 패널 면적과 기울기 각도에 따라 증가하는 기둥에 상당한 측면 힘을 생성합니다. 45도 이상의 위도에서 45~50도의 최적 경사각은 낮은 경사각보다 더 높은 풍하중을 생성하므로 더 강한 기둥 단면 또는 기초 사양이 필요할 수 있습니다. 바람이 많이 부는 지역에서는 이론적인 최적값보다 10~15도 낮은 실제 경사를 채택하여 풍하중을 허용 가능한 수준으로 줄이고 연간 에너지 생산량을 약간(2%~5%) 감소시킬 수 있습니다.
• 기둥이나 등기구 암의 음영: 기둥 구조 자체와 조명 기구 암은 하루 중 특정 시간, 특히 태양이 낮고 기둥의 그림자가 패널을 가로지르는 각도로 태양광 패널에 그림자를 드리울 수 있습니다. 기둥 위의 패널 배치는 설치 위도에 대한 극한의 태양 각도에서 자체 차광에 대해 평가하여 복사 조도가 높은 정오 시간 동안 심각한 차광이 발생하지 않는지 확인해야 합니다.
• 도로 방향 정렬: 도로를 따라 설치된 태양광 기둥은 방향이 도로 선형에 의해 제한될 수 있으며, 이는 정확히 동서로 연결되지 않을 수 있습니다. 남북 도로를 따라 태양 극에 있는 태양 전지판은 도로로 돌출되지 않고는 남쪽을 향할 수 없습니다. 이러한 경우 패널 방향은 일반적으로 설치 공간 제약 내에서 달성 가능한 최대 남향 각도로 설정됩니다.

독립형 조명 프로젝트를 위한 태양극 지정: 전체 시스템 크기 조정

독립형 조명을 위한 태양광 극의 크기를 올바르게 조정하려면 시스템의 에너지 수요(LED 등기구 전력 등급 및 밤에 필요한 작동 시간), 현장에서 사용할 수 있는 태양 에너지, 필요한 자율성에 필요한 배터리 저장 공간(시스템이 태양 없이 작동해야 하는 연속 흐린 날 수) 및 현장의 일반적인 태양 조건에서 배터리를 안정적으로 재충전하는 데 필요한 태양광 패널 영역을 계산해야 합니다.

단계별 태양광 시스템 크기 조정

1. 야간 에너지 수요 결정: LED 조명기구 전력(와트)에 필요한 야간 작동 시간을 곱합니다. 60와트 LED 조명 기구를 밤에 12시간 작동하려면 밤에 720와트시(0.72kWh)의 에너지가 필요합니다.
2. 필요한 배터리 용량을 결정합니다. 야간 에너지 수요에 필요한 자율성 일수(대부분의 상업용 Solar Pole 애플리케이션의 경우 일반적으로 3~5일)를 곱하고 배터리 방전 심도(LiFePO4의 경우 최대 80%)로 나눕니다. 5일 자율 주행의 경우: 720Wh x 5일을 0.80으로 나눈 값 = 4,500Wh(4.5kWh)의 배터리 용량이 필요합니다.
3. 최소 태양광 패널 용량 결정: 태양광 패널은 태양이 돌아올 때 합리적인 시간 내에 최소 충전 상태(위의 예에서 연속 흐린 날 5일 후)에서 배터리를 재충전하는 동시에 일일 작동 에너지도 공급해야 합니다. PVWatts에서 사이트의 일일 평균 최대 일조 시간을 사용하여 총 일일 에너지 필요량(충전 예비량 + 작동 에너지)을 최대 일조 시간으로 나누어 최소 패널 와트-피크 정격을 구합니다.
4. 디자인 여백을 적용합니다. 패널 오염, 온도 저하, 케이블 손실 및 컨트롤러 비효율성을 고려하여 계산된 최소 패널 크기에 20~30%의 설계 여유를 추가합니다. 이러한 마진은 이러한 손실 요인이 누적됨에 따라 시스템 설계 수명 전반에 걸쳐 안정적인 성능을 보장합니다.

자주 묻는 질문

1. 표준 주거 거리의 가로등 높이는 얼마나 됩니까?

표준 주거용 가로등 기둥은 일반적으로 5~8미터(16~26피트) 높이는 6m로, 1차선 차도 폭이 6~8m인 표준 주거 거리의 가장 널리 지정된 높이입니다. 이 높이에서 유형 II 또는 유형 III 측광 분포를 갖춘 표준 LED 도로 조명기구는 25~35m의 기둥 간격에서 주거용 거리의 목표 조도(해당 도로 조명 표준에 따라 일반적으로 5~15럭스의 평균 유지 조도)를 제공합니다.

2. 현대 도시 환경에서 사용되는 주요 가로등 기둥은 무엇입니까?

현대 도시 환경의 주요 가로등 기둥 유형은 다음과 같습니다. 일반 도로 조명용 아연 도금 강철 테이퍼 기둥(구조적 성능과 저렴한 비용의 조합으로 인해 전 세계적으로 가장 널리 사용되는 유형) 유지보수 없이 내식성을 요구하는 해안 및 고급 설치를 위한 알루미늄 테이퍼 폴; 미학이 기능만큼 중요한 시내 중심가, 광장 및 쇼핑 거리를 위한 주조 알루미늄 장식 기둥; 화학적으로 공격적인 환경을 위한 FRP 복합 폴; 최소한의 유지 관리와 매우 낮은 비용이 주요 동인인 개발도상국 시장에서는 회전 콘크리트 기둥을 사용합니다. 태양광 기둥은 태양광 패널과 배터리 구성 요소를 추가하여 이러한 구조 형태로 구성할 수 있는 성장하는 범주를 나타냅니다.

3. 북위 35도에서 태양광 패널의 최적 각도는 얼마입니까?

북위 35도(대략 캘리포니아주 로스앤젤레스, 텍사스주 달라스 또는 일본 도쿄)에서 최대 연간 에너지 생산량을 위한 태양광 패널의 최적 각도는 수평에서 약 33~37도이며, 이는 지역 위도각에 가깝지만 약간 높습니다. 이 기울기는 이 위도에서 여름과 겨울 태양 경로 사이의 비대칭의 결과입니다. 여름에는 낮은 기울기 각도에서 캡처할 수 있는 긴 낮과 매우 높은 태양 각도가 제공되는 반면, 겨울에는 더 높은 경사 각도의 이점을 누릴 수 있는 짧은 낮과 낮은 태양 각도가 제공되며 최적의 연간 균형은 이러한 중위도 위치에서 위도 각도보다 약간 높습니다.

4. 특정 위치의 우편번호로 태양광 패널 방향을 어떻게 찾을 수 있나요?

우편번호로 태양광 패널 방향을 찾는 가장 정확한 방법은 pvwatts.nrel.gov에서 NREL PVWatts 계산기를 사용하는 것입니다. 우편번호를 입력하고, 패널 방위각을 180도(정남)로 설정하고, 기울기 각도를 5도 단위로 변경하고, 기울일 때마다 연간 에너지 출력을 확인하세요. 최대 연간 출력을 생산하는 기울기는 태양광 패널의 현장별 최적 각도입니다. PVWatts 방위각은 진북을 0으로 사용하므로 180도는 진남에 해당합니다. 자남은 나침반을 사용하여 패널 방향을 지정하는 경우 적용해야 하는 로컬 자기 편각 값에 따라 진남과 다릅니다.

5. 태양극은 어떻게 작동하고 얼마나 오래 지속되나요?

태양광 기둥은 기둥 구조에 장착된 태양광 패널을 통해 태양 에너지를 수집하고, 온보드 배터리 시스템에 에너지를 저장하고, 저장된 에너지를 사용하여 야간 시간 동안 LED 조명기구에 전원을 공급하는 방식으로 작동합니다. 지능형 충전 컨트롤러는 에너지 흐름을 관리하고 배터리 상태와 야간 시간에 따라 조명기구의 밝기를 조정하여 신뢰성을 극대화합니다. 구조용 기둥 구성 요소의 수명은 기존 가로등 기둥과 마찬가지로 20~30년입니다. 태양광 패널의 일반적인 성능 보증 수명은 25년입니다. LED 등기구는 50,000~100,000시간 동안 지속됩니다. LiFePO4 배터리는 7~10년마다 교체해야 하며, 이는 Solar Pole의 수명 주기에서 가장 빈번한 유지 관리 이벤트입니다.

6. 태양광 기둥은 그리드 연결 조명보다 비용 효율적입니까?

태양광 기둥은 일반적으로 지하 전기 케이블의 트렌칭 비용이 높을 때, 설치 장소가 기존 전기 인프라에서 멀리 떨어져 있을 때 또는 적용 가능한 전기 요금이 높을 때 그리드 연결 조명보다 비용 효율적입니다. Solar Pole 시스템의 자본 비용은 일반적으로 극당 그리드 연결 등가물보다 30% ~ 60% 높지만, 이 프리미엄은 트렌칭 민원 비용(일반적으로 총 그리드 연결 설치 비용의 40% ~ 60%를 나타냄) 제거와 시스템 서비스 수명 동안 지속적인 전기 비용 제거로 상쇄됩니다. 그리드 연결 비용이 낮고 전기요금이 낮은 현장의 경우 경제적 측면에서 그리드 연결 시스템을 선호합니다.

7. 태양광 패널을 올바른 각도로 기울이면 방향이 중요합니까?

예, 태양광 패널의 경사각과 방향(방위각)은 에너지 생산량을 극대화하는 데 중요합니다. 북반구에서 태양광 패널은 하늘을 가로지르는 태양 경로에 대한 노출을 최대화하기 위해 정남(방위각 180도)을 향해야 합니다. 진남향의 동쪽 또는 서쪽을 향하면 연간 에너지 출력이 크게 감소합니다. 남동쪽 또는 남서쪽을 향하는 패널(진남에서 45도)은 최적의 기울기에서 진남향 패널 에너지의 약 90%~93%를 포착합니다. 정동쪽이나 서쪽을 향한 패널은 최적의 남쪽을 향한 패널 에너지의 약 75%~80%만을 포착합니다. 우편번호 도구를 사용한 태양광 패널 방향은 지역 요인을 고려하면서 모든 위치의 정남향을 확인합니다.

8. 태양광 기둥과 태양열 전력 연결을 사용하는 기존 가로등 기둥의 차이점은 무엇입니까?

Solar Pole은 태양광 패널, 배터리, 컨트롤러 및 등기구가 모두 단일 시스템으로 함께 작동하도록 설계 및 엔지니어링된 완전히 통합된 독립형 조명 시스템입니다. 태양광 패널의 바람 하중을 전달하고 기둥 베이스 또는 목적에 맞게 설계된 하우징 내에 배터리 구획을 통합하도록 설계된 기둥 구조가 있습니다. 별도의 태양광 발전 연결을 갖춘 기존의 가로등 기둥은 기둥이 원래 그리드 연결 서비스용으로 설계되었으며 나중에 태양광 패널이 나중에 추가된 하이브리드 배열입니다. 종종 구조적으로 통합되지 않거나 기둥의 지리적 위치 및 조도 요구 사항에 맞게 최적으로 지정되지 않을 수 있는 표면 장착형 배터리 상자 및 충전 컨트롤러가 포함됩니다. 특수 제작된 태양광 폴은 대부분의 응용 분야에서 변환된 기존 폴보다 더 나은 성능, 더 나은 미적 특성 및 더 긴 서비스 수명을 제공합니다.

9. 태양광 기둥은 햇빛이 적은 북부 주에서 안정적으로 작동할 수 있습니까?

태양광 기둥은 미네소타, 위스콘신, 미시간 및 태평양 북서부를 포함한 북부 주에서 안정적으로 작동할 수 있지만 이러한 위치의 낮은 겨울 태양열 자원에 맞게 크기를 적절하게 조정해야 합니다. 북부 태양 극 설치를 위한 주요 설계 적용에는 다음이 포함됩니다: 짧은 겨울 동안 적절한 에너지를 포착할 수 있는 더 큰 태양광 패널 용량(남부 설치의 일반적인 1.2~1.5에서 2.0~3.0 이상으로 패널 대 부하 비율 증가) 흐린 기간이 길어지는 동안 필요한 수일간의 자율성을 제공하기 위한 더 큰 배터리 용량; 자원이 부족한 기간 동안 조명기구 출력을 줄여 자율성을 확장하는 적응형 디밍 컨트롤러; 그리고 위도 각도보다 더 가파르게 패널을 기울여 겨울철 에너지 포집을 우선시하도록 태양광 패널의 최적 각도를 신중하게 최적화하고 향상된 겨울 성능을 대가로 일부 여름 수확량 감소를 수용합니다.

10. 기존 등주와 비교하여 풍하중이 태양광 극 설계에 어떤 영향을 미치나요?

태양광 기둥에 장착된 태양광 패널은 돛처럼 작용하여 바람이 패널 표면에 수직으로 불 때 상당한 측면 힘을 생성하기 때문에 태양광 기둥의 풍하중은 동일한 높이의 기존 조명 기둥보다 상당히 높습니다. 약 1.0m x 1.7m 크기의 200와트 단결정 태양전지판은 바람에 대한 투영 면적이 1.7m2입니다. 45m/s의 설계 풍속(ASCE 7 카테고리 II 풍역의 일반적인 값)에서 이 패널 표면은 패널 브래킷과 기둥 상단에 약 2,500~3,500뉴턴의 풍력을 생성하며, 이는 기둥 구조와 기초에 의해 저항되어야 합니다. 이러한 추가 하중은 일반적으로 등가 높이의 기존 기둥보다 20% ~ 40% 더 큰 기둥 벽 두께와 경사면에서 더 높은 전복 모멘트를 견딜 수 있도록 매립 깊이가 더 깊거나 콘크리트 바닥 직경이 더 큰 기초가 필요합니다.

가로등 치수 및 기둥 높이: 모든 애플리케이션에 대한 직접적인 답변

가로등의 높이는 일반적으로 5미터(16피트)에서 12미터(40피트)이며, 주거용 도로에서는 5미터에서 8미터 기둥을 사용하고, 간선 도로와 수집 도로에서는 8미터에서 10미터 기둥을 사용하며, 고속도로나 대형 교차로는 10미터에서 14미터 높이의 기둥을 사용합니다. 가로등의 정확한 높이는 임의적이지 않습니다. 이는 도로 폭, 도로 표면에 필요한 조도 수준, 장착 배열(단일 암, 이중 암 또는 중앙 중앙) 및 상단에 장착된 등기구의 배광 패턴에 따라 결정됩니다. 이러한 관계를 이해하면 엔지니어, 지방자치단체, 조경 설계자 및 부동산 개발자는 설치 후 조명 결함을 발견하는 대신 처음부터 올바른 기둥 높이를 지정할 수 있습니다.

가로등의 높이에 대한 질문은 인프라 계획, 민간 개발, 기존 기둥 교체, 유산 거리 풍경 일치, 독립형 지역에 대한 태양광 올인원 조명 지정 등 여러 가지 뚜렷한 맥락에서 제기됩니다. 각 상황에는 고유한 관리 표준과 실제 제약 조건이 있으며, 이 가이드에서는 광범위한 일반화가 아닌 특정 데이터를 사용하여 모든 내용을 다룹니다. 또한 기둥 장착형 태양광 조명 시스템의 태양광 패널 방향과 각도 사이의 관계, 정원 조명 기둥과 울타리 기둥 태양광 조명의 치수 및 적용, 조명 사양에 대한 결정 프레임워크로서 LED 가로등, HPS 가로등 및 태양광 올인원 조명 간의 주요 차이점을 다룹니다.

가로등의 높이는 얼마입니까? 도로 및 적용 유형별 높이 표준

가로등 기둥의 높이는 도로 분류 표준, 국가 조명 설계 코드 및 EN 13201(유럽), ANSI/IES RP-8(북미), AS/NZS 1158(호주 및 뉴질랜드)과 같은 표준에 게시된 조도 요구 사항에 따라 결정됩니다. 이러한 표준은 각 도로 카테고리에 대한 최소 평균 유지 조도 값을 정의하며, 기둥 높이는 조명 설계자가 최소 설치 비용으로 규정 준수를 달성하기 위해 최적화하는 주요 설계 변수 중 하나입니다.

주거용 및 지역 도로 가로등: 5~8미터

주거용 도로, 막다른 골목, 공용 도로 및 차도 폭이 5~8m인 지역 진입로에서는 높이가 5~6m인 기둥이 표준입니다. 이 높이에서 중투사 분포의 조명 기구는 대부분의 국가 표준에서 주거용 도로에 대해 지정된 최소 수평 조도 요구 사항인 5~10lux를 충족하면서 25~30m 간격으로 6~8m 도로 폭을 비출 수 있습니다. 6미터 기둥은 영국, 유럽 및 아시아 여러 지역에서 주거용 가로등의 가장 일반적인 높이입니다. , 밀집된 도시 거리 패턴은 넓은 간격의 높은 기둥보다 더 가까운 간격의 짧은 기둥을 선호합니다.

미국에서는 7.6미터(25피트)에서 9.1미터(30피트) 범위의 주거용 기둥 높이가 더 일반적이며, 이는 북미 교외 거리 설계의 전형적인 넓은 도로 단면과 더 큰 후퇴를 반영합니다. 역사 지구와 타운 센터 환경에 사용되는 장식 기둥 유형은 보행자 중심의 거리 풍경에 대한 올바른 시각적 규모를 달성하기 위해 구형 등기구 또는 랜턴 헤드와 함께 4~5m의 짧은 기둥을 사용하는 경우가 많습니다.

수집기 및 간선도로 가로등: 8~10미터

차도 폭이 9~14m인 수집 도로, 2차 배전 도로 및 도시 간선 도로는 일반적으로 높이가 8~10m인 전주로 조명을 비춥니다. 8~10미터에서 광폭 조명 기구는 30~40미터 간격으로 단일 엇갈리게 또는 반대 방향으로 장착 배열을 사용하여 2차선 차도를 덮을 수 있으며 수집기 및 보조 간선 도로 범주의 평균 조도 요구 사항인 10~30럭스를 충족합니다. 단일 아웃리치 암이 있는 8미터 기둥은 대부분의 도시 간선 도로 조명 프로젝트의 표준 사양입니다. 유럽, 중동, 동남아시아 인프라 프로그램 전반에 걸쳐

이 높이 등급의 가로등 치수에는 일반적으로 베이스의 샤프트 직경이 76~114mm, 상단에서 42~60mm로 가늘어지고 벽 두께는 용융 아연 도금 강철 가로등 기둥의 경우 3~5mm, 장식용 기둥의 경우 4~6mm가 포함됩니다. 아웃리치 암은 극 축에서 0.5~2.5m의 수평 돌출부를 추가하여 도로 표면에 최적의 조명 분포를 위해 조명기구를 차도 위에 배치합니다.

고속도로 및 높은 마스트 조명: 10~45미터

고속도로, 고속도로, 대형 로터리 및 인터체인지는 기존 단일 암 또는 이중 암 컬럼 장착을 위해 10~14미터의 폴을 사용합니다. 항만 컨테이너 야적장, 경기장 주차장, 운동장, 산업 현장을 포함한 대규모 개방 구역의 경우 20~45미터 높이의 높은 마스트 기둥에 소수의 기둥 위치에서 수 헥타르를 비출 수 있는 링 장착형 다중 조명기구 어레이가 있습니다. 각각 500와트의 LED 투광등 12~16개를 운반하는 30m 높이의 기둥은 30럭스의 평균 유지 조도에서 약 2헥타르의 면적을 비출 수 있습니다. , 높은 마스트 시스템은 매우 넓은 개방 공간에 대한 조명 면적의 평방미터당 가장 경제적인 솔루션입니다.

높은 마스트용 강철 마스트 기둥은 기본 직경이 400~700mm인 원추형 관형 강철 섹션으로 제작되며, 150km/h를 초과하는 풍하중과 조명 기구 링 어셈블리의 동적 하중을 견딜 수 있도록 설계되었습니다. 이러한 기둥에는 일반적으로 높은 접근 장비 없이도 램프 교체 및 유지 관리를 위해 등기구 링을 작업 높이로 낮출 수 있는 윈치 및 하강 장치가 장착되어 있습니다.

강철 가로등 기둥 및 강철 기둥 기둥: 재료, 치수 및 구조 설계

가로등 설치의 구조적 성능은 등기구 못지않게 기둥에 따라 달라집니다. 강철 가로등 기둥은 전세계 가로등 인프라에서 지배적인 기둥 유형으로, 전 세계 모든 신규 기둥 설치의 약 70~80%를 차지합니다. , 높은 강도, 일관된 치수 품질, 긴 사용 수명, 알루미늄 및 콘크리트 기둥이 쉽게 맞출 수 없는 맞춤형 높이 및 구성으로 제작할 수 있는 능력이 결합되어 있기 때문입니다. 강철 기둥의 주요 치수와 설계 매개변수를 이해하면 정확한 사양과 조달이 가능합니다.

표준 폴 치수: 샤프트, 베이스 플레이트 및 앵커 볼트 레이아웃

표준 강철 가로등 기둥 8미터 설치의 경우 일반적인 물리적 치수는 다음과 같습니다.

• 지면 위의 전체 높이: 8.0m(직접 매장 기둥의 경우 지면 아래에 0.5~0.8m 추가 매립 또는 콘크리트 기초에 500~700mm로 설정된 앵커 볼트를 사용하여 베이스 플레이트 장착)
• 기본 직경: 테이퍼형 원추형 폴의 경우 100~140mm; 직선형 원통형 폴의 경우 76~114mm
• 최고 직경: 42~60mm, 표준 등기구 꼭지 크기를 수용할 수 있는 크기(EN 40은 유럽 등기구 호환성을 위해 42mm 및 60mm 꼭지 직경을 지정함)
• 벽 두께: 표준 도로 조명 기둥의 경우 3.0 ~ 5.0mm; 바람이 많이 부는 지역이나 무거운 이중 암 또는 대형 등기구 구성을 운반하는 기둥의 경우 5.0 ~ 8.0mm
• 베이스 플레이트 치수: 250 x 250mm ~ 400 x 400mm, 두께 12 ~ 20mm, 볼트 원 직경이 200 ~ 300mm인 앵커 볼트 구멍 4개 포함
• 케이블 입구: 케이블 관리 및 검사 도어 접근을 위해 지면 위 300~500mm에 직경 60~80mm의 녹아웃 개구부 제공

강철 가로등 기둥은 일반적으로 EN ISO 1461에 따라 최소 아연 코팅 85마이크로미터(평방 미터당 600g에 해당)까지 용융 아연 도금으로 마감되어 일반적인 도시 환경에서 30~50년의 부식 방지 수명을 제공합니다. 장식용 파우더 코팅 또는 습식 페인트 마감이 아연 도금 표면 위에 적용되어 도심, 공원 및 문화유산 거리 풍경에 특정 색상으로 설치됩니다.

하이 마스트 및 스포츠 조명용 강철 마스트 폴

강철 마스트 폴 높은 마스트 적용 분야의 경우 표준 제조 제품이 아닌 엔지니어링 구조이며 각 기둥은 특정 높이, 바람 구역, 등기구 하중 및 기초 조건에 맞게 설계되었습니다. 강철 기둥 기둥의 주요 구조 매개변수는 다음과 같습니다.

• 재료 등급: 표준 도로 조명 기둥에 사용되는 S235와 비교하여 S355 또는 이에 상응하는 고장력 구조용 강철(최소 항복 강도 355MPa)은 풍하중을 받는 키 큰 기둥에 필요한 더 높은 굽힘 모멘트 용량을 제공합니다.
• 단면 프로필: 20미터 이상의 기둥을 위해 현장에서 함께 볼트로 고정된 2~4개의 플랜지 섹션으로 조립된 다중 섹션 테이퍼형 원추형 샤프트로 법적 길이 제한 내에서 표준 평상형 트레일러로 운송할 수 있습니다.
• 등급별 기본 직경: 20~45미터 기둥의 경우 400~700mm, 벽 두께는 샤프트 높이에 따라 8~16mm 다양함
• 기초: 직경 1.5~3미터, 깊이 4~8미터의 철근 콘크리트 교각, 8~12개 볼트의 원형 배열로 직경 M36~M56의 타설 앵커 볼트 포함

정원 전등 기둥 및 정원 램프 헤드 치수

정원 전등 기둥 일반적으로 공원, 주택 단지, 리조트 풍경 및 상업 광장의 통로 및 정원 조명에 대해 2.5~4.5m 범위의 실외 기둥 높이 스펙트럼의 하단을 차지합니다. 이러한 높이에서 조명 목표는 노면 균일성에서 시각적 분위기, 보행자 방향 및 경관 특징의 액센트 조명으로 전환됩니다. 즉, 정원 램프 헤드 디자인과 미학이 등기구의 측광 성능만큼 중요합니다.

표준 정원 조명 기둥은 장식용 주철, 알루미늄 압출 또는 원형 강철 튜브 프로파일로 제공됩니다. 일반적으로 장식용 홈과 스크롤 브래킷이 있는 높이 3~4m의 빅토리아 시대 랜턴 스타일의 주철 기둥은 문화유산 공원과 시내 중심 보행자 계획의 표준 사양입니다. 높이 3~4.5m, 축 직경 76~89mm의 슬림한 직선 또는 곡선 프로필의 알루미늄 압출 폴은 상업용 및 주거용 개발 분야의 현대 조경 조명을 위한 주요 선택입니다.

3미터 정원 기둥용 정원 램프 헤드는 일반적으로 15~30와트의 LED 모듈을 사용합니다. , 2,700~3,000K의 따뜻한 백색 색온도로 1,500~3,000루멘의 광속을 생성합니다. 이는 시각적으로 편안하고 심미적으로 돋보이는 조명 품질로 인해 주거 및 숙박 시설 조경 환경에서 선호됩니다. 등기구 하우징은 일반적으로 강화 유리 또는 폴리카보네이트 디퓨저가 포함된 다이캐스트 알루미늄으로 만들어지며, 기둥 표면 처리와 일치하거나 보완하도록 마감됩니다.

거리 조명 유형: LED 가로등 vs. HPS 가로등 vs. 태양광 올인원 조명

사이의 선택 LED 가로등 , HPS 가로등 , 그리고 태양광 올인원 조명 이는 모든 가로등 프로젝트에서 가장 중요한 기술적 결정으로, 초기 자본 비용뿐만 아니라 향후 20~30년 동안 설치의 장기 에너지 비용, 유지 관리 부담, 탄소 배출량 및 조명 품질을 결정합니다. LED 가로등 are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , 태양광 올인원 조명는 그리드 확장 비용이 엄청나게 드는 독립형 및 원격 설치를 위한 진정으로 실행 가능하고 비용 효율적인 솔루션이 되었습니다.

LED 가로등: 효율성, 제어 및 긴 서비스 수명

LED 가로등 이제 고압 나트륨(HPS) 광원의 경우 와트당 90~120루멘, 대체적으로 대체된 금속 할로겐화물 광원의 경우 와트당 40~70루멘에 비해 최고 성능 상용 제품의 경우 와트당 150~200루멘의 발광 효율을 달성합니다. 이러한 효율성 이점은 특정 조도 표준을 충족하는 데 필요한 전력량을 직접적으로 줄여줍니다. 250W HPS 가로등이 필요한 도로에는 일반적으로 동등하거나 더 높은 유지 평균 조도를 충족하는 100~150W LED 가로등이 제공될 수 있으며 이에 비례하여 에너지 소비도 줄어듭니다.

HPS 가로등을 LED 가로등으로 교체하는 데 소요되는 투자 회수 기간은 에너지 절약만을 기준으로 계산할 때 상용 전기 요금을 기준으로 일반적으로 3~6년입니다. , 그리고 over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

최신 LED 가로등은 HPS 가로등이 따라올 수 없는 스마트 조명 기능도 제공합니다. 즉, 정의된 일정에 따라 또는 주변광 센서 및 동작 감지기에 반응하여 조광, 무선 네트워크를 통한 원격 모니터링 및 결함 감지, 인프라 관리 의사 결정을 지원하는 에너지 소비 및 작동 시간에 대한 데이터 수집 등이 있습니다. 원격 관리 기능을 갖춘 네트워크형 LED 가로등 시스템을 설치하는 도시에서는 교통량이 적은 기간 동안 지능형 밝기 조절을 통해 HPS 절약에 비해 기준 LED보다 추가로 20~40% 더 에너지 소비를 줄일 수 있습니다.

HPS 가로등: 아직도 사용되고 있는 레거시 기술

HPS 가로등 LED 교체 프로그램에 아직 자금이 지원되지 않은 많은 개발도상 시장과 예산상의 이유로 교체가 연기된 선진 시장의 일부 레거시 시스템을 포함하여 전 세계 가로등 인프라의 많은 부분에서 서비스를 계속 유지하고 있습니다. HPS 광원은 CRI(연색성 지수)가 20~25인 특징적인 호박색-노란색 빛을 생성합니다. 이는 도로 가시성에는 적합하지만 색상 렌더링이 부족하고 보안 카메라가 유용한 식별 이미지를 캡처하는 능력을 저하시킵니다.

새로운 설치를 위해 HPS 가로등이 지정된 주요 상황은 전통적인 거리 풍경 준수를 위해 따뜻한 호박색이 미학적으로 필요한 상황, LED에 비해 HPS 장비의 초기 자본 비용이 매우 낮은 것이 조달 제약이 가장 큰 상황, 또는 스마트 LED 시스템에 사용 가능한 인프라(전력 품질, 유지 관리 기술, 조달 채널)가 아직 마련되지 않은 상황으로 제한됩니다. 다른 모든 상황에서는 평판이 좋은 LED 가로등 제조업체가 새로운 가로등 프로젝트를 위한 탁월한 기술 및 경제적 선택으로 LED 기술을 권장합니다.

태양광 올인원 조명: 독립형 성능 및 설계 고려 사항

태양광 올인원 조명 태양광 패널, 리튬 배터리, LED 모듈, 모션 센서 및 충전 컨트롤러를 외부 배선이나 그리드 연결 없이 폴 헤드에 직접 장착되는 단일 독립형 장치에 통합합니다. 이러한 통합으로 그리드 연결 가로등 시스템의 총 설치 비용의 30~60%를 차지하는 도랑 파기, 도관 부설 및 케이블 설치의 토목 작업 비용이 제거되어 태양광 올인원 조명이 농촌 지역, 개발 지역, 외딴 지역, 건설 현장 도로 및 전달된 조명 가치에 비해 그리드 연결 비용이 높은 모든 위치에 설치하는 데 비용 경쟁력이 있거나 비용 이점이 있습니다.

40W LED 모듈, 50Wh 리튬 철 인산염 배터리 및 40W 단결정 태양광 패널을 갖춘 고품질 태양광 올인원 조명은 하루 최대 태양 시간이 4~5시간인 장소에서 최대 전력으로 10~12시간의 조명을 제공할 수 있습니다. 이는 최악의 태양광 자원 기간에 비해 적절한 배터리 용량으로 자율 작동이 적절하게 설계된 경우 연간 최소 85~90%의 밤 동안 대부분의 거주 위도에서 전체 야간 기간을 포괄합니다. 보행자나 차량 활동이 감지되지 않을 때 출력을 30~40%로 줄이고 움직임이 감지되면 최대 100%까지 증가하는 동작 감지 조광 기능은 Solar All in One Lights의 자율 내구성을 크게 확장하여 동일한 시스템이 기능적 안전을 희생하지 않고 더 긴 흐린 기간에도 안정적으로 작동할 수 있도록 합니다.

그리드 연결 LED 가로등에 비해 태양광 올인원 조명의 한계는 일일 태양 에너지에 의존한다는 점입니다. 이로 인해 북위 또는 남위 약 60도 이상의 위도(겨울철 태양 시간이 배터리를 충전하기에 부족한 곳), 건물이나 나무의 영구 그늘에 있는 위치 또는 고속도로 비상 조명 또는 중요 기반 시설의 보안 조명과 같이 기상 조건에 관계없이 매일 밤 최대 전력 작동을 보장해야 하는 애플리케이션에 적합하지 않습니다.

거리 및 정원 태양광 조명을 위한 태양광 패널 방향 및 각도

가로등의 태양광 올인원 조명, 독립형 태양광 정원 조명기구, 건물 경계의 울타리 기둥 태양광 조명 등 모든 태양광 발전 실외 조명 시스템의 태양광 패널 방향과 각도는 사용 가능한 태양 에너지에서 일일 에너지 수확량을 최대화하기 위한 가장 중요한 설계 변수입니다. 태양광 패널의 방향과 각도가 잘못된 것은 태양광 실외 조명이 밤새 성능이 저하되거나 안정적으로 작동하지 못하는 가장 일반적인 이유입니다. , 그리고 it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

최적의 태양전지판 방향: 적도를 향함

태양광 패널의 최적 나침반 방향은 설치 위치에서 적도를 향하는 것입니다. 북반구에서는 정남, 남반구에서는 정북입니다. 이 방향은 태양이 남쪽 하늘(북반구) 또는 북쪽 하늘(남반구)을 가로지르는 호를 추적하고 해당 호를 직접 향하는 패널이 가장 긴 일일 기간 동안 가장 직접적인 각도로 햇빛을 받기 때문에 패널이 차단하는 누적 일일 복사 조도를 최대화합니다.

진남(북반구)에서 동쪽이나 서쪽으로 최대 30도의 편차는 연간 태양 에너지 생산량을 5% 미만으로 감소시킵니다. 이는 상업적으로 중요하지 않은 패널티이며 제한된 방향 옵션이 있는 건물이나 기둥에 동쪽 또는 서쪽을 향한 패널 설치가 여전히 실행 가능하다는 것을 의미합니다. 정남에서 45도 이상 벗어나면 더 심각한 에너지 손실이 발생하기 시작합니다. 정동 또는 정서를 향한 패널은 정남에 비해 연간 태양열 생산량의 약 20%를 잃으며, 북반구의 정북을 향한 패널은 위도에 따라 40~60%를 잃습니다. 따라서 매우 큰 패널 크기 요인 없이는 심각한 태양광 조명 애플리케이션에 적합하지 않게 됩니다.

패널이 조명 기구 본체의 상단 또는 후면에 고정되어 있는 일체형 태양광 올인원 조명의 경우, 설치자는 설치 시 조명 기구의 패널 면이 남쪽(북반구)을 향하도록 기둥의 위치와 방향을 확인해야 합니다. 많은 Solar All in One Light 모델에는 고정 장치 하우징에 나침반 참조 표시가 있거나 장치의 어느 면이 적도를 향해야 하는지 명시적으로 지정하는 설치 지침이 포함되어 있습니다.

최적의 태양광 패널 각도: 위도는 기울기와 같습니다.

태양광 패널이 수평에서 최적으로 기울어지는 각도는 연간 에너지 생산량을 최대화하기 위한 설치 장소의 위도와 동일합니다. 북위 30도(카이로, 휴스턴, 상하이 등의 도시에 해당)에서 최적의 고정 기울기는 수평에서 약 30도입니다. 북위 51도(런던)에서 최적의 기울기는 약 51도입니다. 북위 23도(열대 지방)에서 수평으로 15~25도 각도로 거의 편평하게 장착된 패널은 최적의 연간 성능에 가깝습니다.

패널이 제품 설계에 통합되고 제조업체가 고정 각도로 장착하는 울타리 기둥 태양광 조명 및 기타 소형 장식용 태양광 조명 제품의 경우, 제품은 일반적으로 특정 위도 대역용으로 설계되었으며 성능 저하를 예상하지 않고 해당 대역 밖에서 크게 사용해서는 안 됩니다. 15도 패널 경사로 열대 지역에서 사용하도록 설계된 울타리 기둥 태양광 조명은 50도 경사가 적절한 북유럽 위도에서 하루에 상당히 적은 양의 에너지를 수확하므로 잠재적으로 밤새도록 조명이 작동하지 않을 수 있습니다.

위도 20~55도 대역의 가로등에 있는 기울기 조정 가능한 태양전지판의 경우 패널 기울기를 현지 위도 10도 이내로 설정하면 가능한 최대 연간 에너지 생산량의 최소 95%를 달성할 수 있습니다. 이는 현장별 태양광 모델링 소프트웨어 없이도 실용적인 거리 조명 설계에 충분히 정확합니다. 따라서 설치 시 패널 각도를 현장에서 설정할 수 있도록 하는 태양광 가로등 기둥의 조정 가능한 기울기 마운트는 넓은 지리적 범위에 걸쳐 배포하려는 제품에 중요한 기능입니다.

차광 회피: 가장 실용적인 태양광 패널 설치 문제

태양광 패널 활성 영역의 5~10%를 덮는 작은 그림자라도 패널 내 셀의 직렬 전기 연결로 인해 출력이 30~50% 감소할 수 있습니다. 이는 가장 약한(가장 어두운) 셀이 전체 스트링의 전류 출력을 제한한다는 의미입니다. 정원수, 산울타리 또는 건물 근처에 위치한 울타리 기둥 태양광 조명의 경우, 태양 각도가 상대적으로 낮은 오전 중반 또는 오후 중반의 음영은 밤이 끝나기 전에 조명이 꺼지는 부적절한 충전의 일반적인 원인입니다.

태양광 패널 부지 평가를 위한 실제 규칙은 패널이 태양 정오를 중심으로 하루 최소 6시간 동안 장애물 없이 90도(북반구 정남을 기준으로 각 45도)의 수평 각도 구간 내에 그림자를 드리우는 물체가 없는지 확인하는 것입니다. 의도한 장착 위치에서 패널 위치를 가리키는 휴대폰 카메라로 태양 경로 계산기 앱을 사용한 그림자 매핑은 설치 전에 음영 위험을 식별하는 간단하고 신뢰할 수 있는 방법입니다.

울타리 기둥 태양광 조명 및 실외 가로등: 선택 및 설치 지침

울타리 기둥 태양광 조명과 실외 가로등은 부동산 경계 표시 및 국내 규모의 정원 장식 조명부터 인프라 규모의 도로 및 통로 안전 조명에 이르기까지 다양한 외부 조명 응용 분야에서 보완적인 역할을 합니다. 각각을 올바르게 선택하고 설치하려면 특정 기술 기능과 제한 사항을 이해해야 합니다.

울타리 기둥 태양광 조명: 기대할 수 있는 성능

울타리 포스트 태양광 조명은 울타리 포스트 캡, 게이트 기둥 및 낮은 경계 벽에 장착하도록 설계된 장식적이고 기능적인 액센트 조명입니다. 0.5~2W의 소형 단결정 태양광 패널, 300~800mAh의 소형 니켈 금속 수소화물 또는 리튬 배터리 팩, 30~200루멘의 광 출력을 생성하는 0.5~3W의 LED 모듈을 사용합니다. 이 출력 수준은 경로 가장자리 표시, 아름다운 정원 경계 정의 및 일반적인 분위기에 적합하지만 안전이 중요한 통로 조명이나 차량 접근 조명에는 적합하지 않습니다. 이 조명에는 실외 가로등 또는 10~30W 등기구가 있는 전용 통로 기둥의 더 높은 출력 수준이 필요합니다.

평판이 좋은 제조업체의 고품질 울타리 기둥 태양광 조명은 직사광선에서 하루 종일 충전한 후 밤마다 8~12시간 작동합니다. , 통합 광전지를 통한 자동 황혼 켜짐 및 새벽 꺼짐 제어를 사용합니다. 품질이 낮은 패널과 배터리를 사용하는 저예산 제품은 충전이 좋은 날에는 4~6시간만 사용할 수 있으며 흐린 날이 연속으로 계속되면 안정적으로 작동하지 못할 수 있습니다. 니켈 금속 수소화물 대신 리튬 배터리 기술이 적용된 제품을 지정하면 주기 수명이 약 500주기(일일 작동 기준 약 18개월)에서 2,000주기 이상(5~6년)으로 연장됩니다. 이는 영구 정원 설치용 리튬 장착 제품의 적당한 가격 프리미엄을 정당화하는 의미 있는 내구성 차이입니다.

옥외 가로등: 안정적인 상업 성능을 위한 사양

상업용, 도시 및 기반 시설용 실외 가로등은 장식용 정원 제품보다 훨씬 더 높은 성능 및 내구성 표준을 충족해야 합니다. LED 가로등 제조업체로부터 실외 가로등을 조달할 때 확인해야 할 주요 사양은 다음과 같습니다.

• IP 등급: 등기구 하우징의 경우 최소 IP65(방진 및 모든 방향의 물 분사로부터 보호됨) IP66 또는 IP67은 해안 또는 강우량이 많은 환경에 적합합니다.
• IK 등급: 기물 파손이나 우발적인 충격을 받기 쉬운 공공 장소의 등기구에 대한 IK08 또는 IK09 충격 저항
• LM80 및 TM21 데이터: LED 모듈의 L70 서비스 수명 주장을 확인하는 LM80 테스트에서 발표된 루멘 유지 관리 데이터. 이는 제조업체가 명시한 정격 수명과 비교하여 검증되어야 하며, 이 주장이 불충분한 테스트 시간에서 추론된 것이 아니라 테스트 데이터에 의해 뒷받침되는지 확인해야 합니다.
• 서지 보호: 전원 공급 장치 네트워크에서 낙뢰 유도 과도 현상에 민감한 노출된 기둥 장착 설치의 조명 기구에 대한 IEC 61000-4-5에 따른 최소 10kV 서지 보호
• 배광 분류: IES 표준에 정의된 유형 II, III 또는 IV 분포는 도로 폭 및 폴 오프셋과 일치하여 도로 표면에서 필요한 균일성 비율을 달성합니다.
• 작동 온도 범위: 설치 환경의 전체 주변 온도 범위에 대한 정격(글로벌 배포용 제품의 경우 일반적으로 영하 40°C ~ + 50°C)

책임 있는 LED 가로등 제조업체는 각 조명기구 모델에 대해 IES 또는 EULUMDAT 형식의 전체 측광 데이터 파일을 제공하므로 조명 설계자는 조명기구 데이터를 산업 표준 설계 소프트웨어(예: Dialux 또는 Relux)로 가져오고 기둥을 주문하거나 설치하기 전에 제안된 설치가 해당 조도 표준을 충족함을 입증하는 정량화된 준수 계산을 생성할 수 있습니다.

LED 가로등 제조업체 선택: 주요 평가 기준

LED 가로등의 글로벌 시장에는 완전한 수직 제조 통합과 포괄적인 제3자 인증 프로그램을 갖춘 프리미엄급 유럽 및 북미 브랜드부터 검증된 성능 데이터 없이 매우 가변적인 품질의 제품을 생산하는 저가 제조업체에 이르기까지 수백 개의 제조업체가 포함됩니다. 주요 인프라 프로그램에 대해 잘못된 LED 가로등 제조업체를 선택하면 조기 조명기구 고장, 비준수 성능 및 초기 조달 비용 절감을 무색하게 하는 교체 비용이 발생할 수 있습니다.

다음 기준은 중요한 조달을 고려 중인 LED 가로등 제조업체를 평가하기 위한 구조화된 프레임워크를 제공합니다.

• 제3자 인증: 제품에는 ENEC(유럽), UL 또는 DLC(북미), CB 제도 또는 해당 제품이 관련 제품 안전 및 성능 표준에 따라 독립적인 공인 실험실에서 테스트되었음을 확인하는 동등한 국가 인증이 있어야 합니다.
• LED 부품 소싱 투명성: 프리미엄 제조업체는 1차 공급업체(Cree, Lumileds, Osram, SEOUL Semiconductor, Nichia)의 LED 칩을 사용하며 제품 사양에 칩 소스를 문서화할 수 있습니다. 미공개 LED 칩 소싱은 높은 효능을 주장하는 제품에 대한 중요한 위험 지표입니다.
• 독립적인 광도 테스트: 광도계 데이터는 공인된 각도 광도계 실험실(제조업체 자체 시설이 아님)에서 생성되어야 하며 테스트 보고서 참조는 검증 가능해야 합니다. 타사 테스트 보고서 백업이 없는 자체 보고 광도 측정 데이터는 신뢰할 수 없습니다.
• 열 관리 설계: 조명 기구의 열 관리 시스템(방열판 구조, 열 인터페이스 재료, 정격 전력에서의 LED 접합 온도)은 장기간 루멘 유지를 결정하는 주요 요인입니다. 열 시뮬레이션 데이터 또는 측정된 접합 온도 테스트 결과를 제공하는 제조업체는 우수한 제품 엔지니어링을 입증합니다.
• 보증 조건 및 재정적 지원: 검증 가능한 상업용 물질과 확립된 서비스 네트워크를 갖춘 LED 가로등 제조업체의 5년 제품 보증은 인프라 규모 조달에 대한 의미 있는 위험 완화를 제공합니다. 보증 기간 동안 상업적으로 활동하지 않는 제조업체의 보증은 실질적인 보호를 제공하지 않습니다.

자주 묻는 질문

1. 표준 주택 도로의 가로등 높이는 얼마나 됩니까?

주거용 가로등의 높이는 일반적으로 5~6m입니다. 대부분의 유럽 및 아시아 시장에서. 북미에서는 도로 횡단면이 더 넓기 때문에 주택가 거리에서 7.6~9.1m 길이의 기둥이 더 일반적입니다. 높이는 조명되는 특정 도로 폭에 필요한 극 간격에서 필요한 조도 수준을 달성하도록 선택됩니다.

2. 간선 도로 설치에 대한 일반적인 가로등 크기는 얼마입니까?

8~10m 간선 도로 조명 기둥의 경우 일반적인 가로등 치수에는 베이스 직경 100~140mm, 상단 직경 42~60mm, 벽 두께 3~5mm, 베이스 플레이트 300 x 300mm~400 x 400mm가 포함됩니다. 지면 위의 전체 기둥 높이는 8~10m이며, 직접 매장 기둥의 경우 지면 아래에 0.5~0.8m 매설되어 있습니다.

3. 높은 마스트 지역 조명에 사용되는 가로등 기둥의 높이는 얼마나 됩니까?

항구, 경기장, 고속도로 교차로 및 산업 현장의 넓은 지역 조명에 사용되는 높은 마스트 조명 기둥의 높이는 20~45m입니다. 12~16개의 LED 투광등을 운반하는 30m 길이의 강철 기둥은 30럭스의 평균 유지 조도에서 약 2헥타르를 비출 수 있습니다. , 높은 마스트 시스템을 매우 넓은 개방 공간에 대한 조명 영역당 가장 경제적인 솔루션으로 만듭니다.

4. Solar All in One Lights의 최적의 태양광 패널 방향과 각도는 무엇입니까?

최적의 태양전지판 방향은 적도 방향입니다. 북반구에서는 정남, 남반구에서는 정북입니다. 최적의 경사각은 지역 위도와 같습니다. 정남에서 최대 30도의 편차는 연간 생산량을 5% 미만으로 감소시키지만, 45도를 초과하는 편차는 야간 작업 신뢰성을 손상시키는 상당한 에너지 손실을 초래합니다.

5. 울타리 기둥 태양광 조명은 밤에 얼마나 오래 작동합니까?

리튬 배터리와 효율적인 LED 모듈을 갖춘 고품질 울타리 포스트 태양광 조명 직사광선에서 하루 종일 충전 후 밤에 8~12시간 작동 가능 . 니켈수소 배터리를 탑재한 저가형 제품은 4~6시간만 사용할 수 있습니다. 리튬 배터리를 사용하는 제품은 니켈 금속 수소화물 대체 제품의 500주기와 비교하여 2,000주기 이상의 주기(일일 사용 시 5~6년)를 갖습니다.

6. 현대 기반 시설에 사용되는 주요 가로등 유형은 무엇입니까?

현재 사용되는 세 가지 주요 가로등 유형은 LED 가로등(모든 새로운 그리드 연결 설치에 주로 적용), HPS 가로등(점진적으로 교체되는 기존 기술), 태양광 올인원 조명(오프그리드 및 농촌 응용 분야에서 빠르게 성장)입니다. LED 가로등은 150~200lm/W 효율과 50,000~100,000시간의 서비스 수명을 제공하므로 그리드 연결 시스템을 위한 확실한 기술 및 경제적 선택입니다.

7. 정원 조명 기둥의 높이는 얼마이며 정원 램프 헤드의 와트수는 얼마입니까?

정원 조명 기둥은 일반적으로 높이가 2.5~4.5m이며 8~15m 간격의 통로, 공원 및 조경 조명에 사용됩니다. 3m 정원 기둥용 정원 램프 헤드는 일반적으로 15~30와트 LED를 사용하여 주거 및 숙박 시설 조경 환경에서 선호되는 온백색 2,700~3,000K 색온도에서 1,500~3,000루멘을 생성합니다.

8. 새 프로젝트를 위해 LED 가로등과 태양광 올인원 조명 중에서 어떻게 선택합니까?

안정적인 그리드 연결, 높은 교통량 또는 보장된 야간 작동 요구 사항이 있는 모든 위치에 LED 가로등을 선택하세요. 그리드 연결 비용이 태양광 시스템 프리미엄을 초과하고(일반적으로 극당 200~300미터 이상의 새로운 지하 케이블이 필요한 시골 및 외딴 지역에 해당) 태양광 올인원 조명을 선택하고, 최대 태양 시간은 하루 평균 최소 4시간이며, 동작 감지 디밍을 사용하여 배터리 내구성을 관리할 수 있습니다.

9. LED 가로등 제조업체로부터 어떤 인증을 받아야 합니까?

유럽 ​​시장의 경우 ENEC 인증, 북미 시장의 경우 UL 또는 DLC 목록, 국제 조달의 경우 CB 제도 인증이 필요합니다. 모든 제품은 공인된 제3자 고니오포토미터 테스트 연구소의 측광 데이터 파일, L70 서비스 수명 주장을 확인하는 LM80 루멘 유지 테스트 데이터, 공인 테스트 하우스의 IP65 이상의 침투 보호 인증을 통해 지원되어야 합니다.

10. 주요 고속도로나 고속도로의 가로등 높이는 얼마나 됩니까?

고속도로 및 고속도로 가로등은 극 높이를 사용합니다. 표준 단일 암 또는 이중 암 컬럼 설치의 경우 10~12미터 폭 14~20m의 이중 차도 도로를 서비스합니다. 중앙에 높은 마스트 조명을 배치하는 것이 선호되는 인터체인지, 대형 로터리 및 다중 차선 교차로에서는 20~30미터의 기둥 높이가 표준이므로 수십 개의 길가 기둥이 필요하지 않고 하나 또는 두 개의 기둥이 중앙 위치에서 복잡한 도로 형상의 전체 범위를 덮을 수 있습니다.

가로등 기둥, 실외 가로등 및 태양광 기둥은 전 세계 공공 및 상업용 실외 조명의 물리적 인프라 중추이지만 설계, 서비스 수명, 높이, 설치 및 성능을 둘러싼 자세한 기술 질문은 전문 엔지니어링 간행물 외부에서 접근 가능하고 실용적인 깊이로 다루어지는 경우가 거의 없습니다. 도시 조명 엔지니어, 새 구획에 조명을 지정하는 부동산 개발자, 기존 전주 네트워크를 담당하는 시설 관리자 또는 새로운 태양광 조명 시스템 시운전을 준비하는 설치자이든 상관없이 가로등 기둥의 기대 수명, 가로등 높이, 가로등 기둥 높이, 가로등 작동 방법, 태양 기둥에 태양광 패널을 장착하는 최적의 각도는 무엇인지와 같은 질문에 대한 대답은 모두 올바른 결정을 내리고 장기적인 시스템 성능을 달성하는 데 기본입니다.

이러한 핵심 질문에 대한 직접적인 답변은 다음과 같습니다. 가로등 기둥의 기대 수명은 재료와 환경에 따라 다르지만 일반적으로 적절한 부식 방지 기능을 갖춘 강철 기둥의 경우 25~50년, 콘크리트 기둥의 경우 50~80년 이상, 표준 조건의 알루미늄 기둥의 경우 20~30년입니다. 가로등의 높이는 도로 유형에 따라 다릅니다. 보행자 도로의 경우 5~6m, 수집 도로의 경우 8~12m, 주요 간선 도로의 경우 12~20m입니다. 주차장, 공원 및 상업용 조경 응용 분야에서 가로등 기둥의 높이는 적용 범위 및 미적 요구 사항에 따라 4~10m입니다. 태양광 가로등 설치에는 현장 평가, 기초 준비, 전주 설치, 패널 및 등기구 커미셔닝 등의 체계적인 프로세스가 포함되며 숙련된 설치자의 경우 전주당 2~4시간이 소요됩니다. 태양전지판의 태양전지판 경사각은 일반적으로 계절별 에너지 우선순위에 따라 설치 장소의 지리적 위도에 5~15도 더하거나 빼는 것과 동일하게 설정됩니다. 태양광 패널 출력을 위한 최적의 각도는 연중 균형 잡힌 성능을 위해 위도와 일치하는 각도이거나 온대 기후에서 겨울 우선 설치를 위해 위도에 10~15도를 더한 각도입니다. 그리고 가로등의 작동 방식에는 전원, 광전지 또는 스마트 컨트롤러, 드라이버 회로, LED 또는 안정적이고 예약된 조명을 함께 생성하는 기타 광원의 상호 작용이 포함됩니다. 이 문서에서는 이러한 모든 질문을 완전한 기술 깊이로 다룹니다.

가로등 기둥의 기대 수명은 얼마입니까? 재료, 부식 및 서비스 수명

의 질문 가로등 기둥의 수명은 얼마입니까 기둥 사용 수명은 기둥 재료, 보호 처리, 환경 노출, 유지 관리 품질 및 구조적 하중 이력의 조합에 의해 결정되기 때문에 단 하나의 답이 없습니다. 가로등 기둥 보호 마감재가 악화될 때 정기적으로 검사, 재도장 또는 재도장하고 차량 충격이나 극심한 바람에 노출되지 않은 기둥은 일반적으로 설계 수명을 초과하는 반면, 해안, 습도가 높거나 염도가 높은 도로 환경에서 부적절한 유지 관리를 받은 기둥은 설치 후 10~15년 이내에 구조적 악화를 나타낼 수 있습니다.

강철 가로등 기둥: 서비스 수명 및 부식 관리

강철은 대부분의 국가에서 가로등 기둥에 가장 널리 사용되는 재료로, 높은 강도 대 중량 비율, 제조 용이성, 표준 제조 공정을 통해 다양한 단면 형상 및 높이를 달성할 수 있는 능력으로 평가됩니다. 용융 아연 도금 강철 기둥(강철을 용융 아연에 담가서 야금학적으로 결합된 아연 코팅을 생성하는 곳)은 대부분의 도시 응용 분야에 대한 표준 사양을 나타내며, 코팅이 긁히거나 손상되더라도 아연 코팅은 아래 강철에 음극 보호 기능을 제공합니다. 적절한 아연 코팅 두께(일반적으로 ASTM A123 등급 45 사양의 기둥 평균 85미크론)를 갖춘 용융 아연 도금 강철 가로등 기둥은 해안이 아닌 내륙 환경에서 25~50년의 서비스 수명을 달성하고, 정기적인 염수 분무 노출이 있는 해안 지역에서는 15~30년으로 단축되며, 추가 보호 코팅이 없는 매우 공격적인 산업 또는 해양 환경에서는 잠재적으로 20년 미만으로 단축됩니다.

강철 가로등 기둥의 주요 고장 메커니즘은 지표면 위 300mm에서 아래 300mm 사이의 구역에 있는 기둥 바닥의 부식입니다. 여기서 번갈아 습하고 건조한 조건, 토양 화학, 기둥과 콘크리트 기초 사이의 틈이 특히 공격적인 부식 환경을 만듭니다. 이것이 바로 강철 기둥의 정기적인 베이스 검사, 청소 및 재코팅이 수명 연장을 위한 가장 중요한 유지 관리 활동인 이유입니다. 노후화로 인한 많은 전주 파손은 실제로 전주의 지상 부분이 구조적으로 건전해 보이는 동안 10~20년에 걸쳐 발생하는 처리되지 않은 베이스 부식으로 인한 고장입니다.

콘크리트 가로등 기둥: 내구성과 긴 서비스 수명

프리스트레스트 또는 철근 콘크리트 가로등 기둥은 일반적인 기둥 재료 중 가장 긴 서비스 수명을 제공하며, 공격적이지 않은 환경에서 잘 구성된 콘크리트 기둥은 상당한 구조적 저하 없이 일상적으로 50~80년의 서비스를 제공합니다. 일반적인 토양 및 대기 조건에서 콘크리트 기둥의 내식성은 구조적 관점에서 본질적으로 무제한입니다. 왜냐하면 콘크리트 매트릭스는 강철 기둥 수명을 제한하는 전기화학적 부식에 영향을 받지 않기 때문입니다. 콘크리트 기둥의 주요 장기 내구성 문제는 도로 염분이나 해양 스프레이의 염화물 침투로 인한 철근 부식으로, 이는 공격적인 환경에서 20~40년 후에 철근 위의 콘크리트 덮개에 균열과 박리가 발생할 수 있습니다. UV 강도가 높고 습한 건조 주기가 빈번한 열대 기후에서 밀도가 높고 잘 압축된 콘크리트와 보강재에 대한 적절한 피복(비 공격적인 환경에서 최소 25mm, 해양 구역에서 40mm)을 갖춘 회전 콘크리트 기둥은 표면 침전물을 제거하기 위한 주기적인 세척 외에 최소한의 유지 관리로도 50년 이상의 사용 수명을 일관되게 보여줍니다.

알루미늄 가로등 기둥: 가볍고 중간 수명

알루미늄 합금 가로등 기둥 알루미늄의 경량으로 설치가 간편하고 천연 양극 산화 처리 또는 분체 코팅 마감 처리가 최소한의 유지 관리로 만족스러운 외관을 제공하는 건축 및 상업용 조경 응용 분야에 지정됩니다. 알루미늄 기둥의 사용 수명은 표준 환경에서 일반적으로 20~30년이며, 주요 열화 메커니즘은 강철에 영향을 미치는 벽 관통 부식보다는 염화물이 풍부한 해안 환경에서 표면 산화 및 구멍이 뚫리는 것입니다. 알루미늄의 기계적 강도는 동등한 무게의 강철보다 낮기 때문에 알루미늄 기둥은 주요 도로에 사용되는 고부하 하이 마스트 가로등 기둥보다는 일반적으로 낮은 높이(10미터 미만)의 실외 가로등 응용 분야에 적합합니다.

폴 서비스 수명 검사 및 연장

가로등 기둥의 재질에 관계없이 가로등 기둥의 수명을 최대화하기 위한 가장 효과적인 조치는 정기적이고 체계적인 점검입니다. ANSI/NAAMM MH 26과 같은 표준에 반영된 업계 모범 사례에서는 가로등 기둥을 1~2년 간격으로 육안 검사하고 25년 이상 된 가로등 기둥에 대해 5년 간격으로 구조 무결성 평가를 권장합니다. 검사에서는 다음 사항을 구체적으로 평가해야 합니다: 베이스 부식 상태(강철 기둥의 빈 벽 부식을 감지하기 위해 체인 랩 또는 해머 탭 테스트 사용), 볼트 및 기초 무결성, 핸드홀 커버 상태 및 밀봉, 차량 충격 왜곡 징후, 등기구 장착 암 상태. 임계 베이스 구역에서 10% 이상의 단면적 손실을 보이는 전주는 지상의 시각적 외관에 관계없이 교체 일정을 잡아야 합니다.

가로등의 높이는 얼마이고 전등 기둥의 높이는 얼마입니까? 용도별 높이 표준

높이 가로등 기둥 또는 옥외 가로등 설치는 모든 가로등 프로젝트의 주요 설계 변수 중 하나입니다. 왜냐하면 기둥당 조명 영역, 도로 표면 전체의 조도 균일성, 조명 기구의 필요한 발광 출력, 바람으로 인해 기둥에 가해지는 구조적 하중 및 조명기구 무게를 직접 결정하기 때문입니다. 최적의 높이는 도로 분류, 필요한 조도 수준, 사용되는 기둥 간격 및 적용되는 등기구 분포 유형에 따라 달라지기 때문에 가로등의 높이에 대한 단일 답변은 없습니다.

도로 및 부지 분류에 따른 가로등 기둥의 표준 높이

극 높이가 조명 성능에 미치는 영향

가로등 기둥 높이와 도로 표면의 조도 사이의 관계는 조명의 역제곱 법칙을 따릅니다. 즉, 장착 높이를 두 배로 늘리면 기둥 바로 아래의 조도가 이전 값의 1/4로 줄어들지만 주어진 럭스 수준에서 조명되는 영역은 늘어납니다. 이 관계는 더 높은 출력 등기구를 갖춘 더 큰 기둥이 더 넓은 기둥 간격을 가진 도로 표면에서 동일한 평균 조도를 달성할 수 있음을 의미하며, 주어진 도로 길이에 필요한 총 기둥 수를 줄입니다. 20럭스 평균 조도를 위해 설계된 일반적인 컬렉터 도로의 경우 35미터 간격으로 10,000루멘 LED 조명기구를 갖춘 10미터 기둥은 25미터 간격으로 6,000루멘 조명기구를 갖춘 8미터 기둥과 비슷한 성능을 달성합니다. 더 높은 옵션에는 약 30% 더 적은 극이 필요하므로 더 높은 개별 기둥과 조명기구 비용에도 불구하고 토목 인프라 비용이 더 낮습니다.

태양광 기둥 높이 고려 사항

독립형 태양광 가로등 시스템용 태양광 기둥은 표준 측광 계산 이상의 높이 설계 고려 사항을 추가합니다. 기둥 상단의 광전지 패널은 태양 에너지 생성이 가장 생산적인 시간(일반적으로 오전 9시부터 오후 3시) 동안 인접한 기둥, 나무, 건물 또는 기타 장애물로 가려져서는 안 됩니다. 패널이 남쪽(북반구) 또는 북쪽(남반구)을 향하는 도로를 따라 태양광 기둥을 설치하는 경우 극 간 패널 음영을 피하기 위한 최소 기둥 간격은 기둥 높이와 태양광 패널 경사각에 따라 달라집니다. 일반적인 규칙은 겨울에 태양 각도가 낮은 조건에서 음영을 방지하기 위해 기둥 사이의 명확한 거리가 기둥 높이와 기울어진 패널의 수직 투영을 합한 높이의 최소 3배가 되어야 한다는 것입니다.

가로등의 작동 방식: 전원에서 조명이 켜진 도로 표면까지

전원 공급, 제어 메커니즘, 광원 기술 및 광 분배를 포괄하는 시스템 수준에서 가로등이 어떻게 작동하는지 이해하는 것은 지정, 설치 및 유지 관리를 위한 지식 기반입니다. 옥외 가로등 효과적으로. 기존 가로등 기둥의 그리드 구동 LED 장치이든 태양광 기둥의 태양광 구동 LED 시스템이든 현대 가로등 시스템은 전원 입력, 제어 회로, 드라이버 및 광원의 동일한 기능 아키텍처를 공유하며 주로 전력이 드라이버 스테이지에 전달되는 방식이 다릅니다.

전력 공급 시스템

그리드 구동 옥외 가로등은 배전 변전소 또는 지역 공급 지점에 연결된 지하 케이블 회로를 통해 교류 전류(대부분의 세계에서는 일반적으로 50Hz에서 220~240V, 북미에서는 60Hz에서 110~120V)를 수신합니다. 케이블 회로는 일반적으로 대규모 네트워크의 경우 3상이며 개별 극은 분배 케이블의 단상에 연결되어 부하가 3상에 걸쳐 균형을 이룰 수 있습니다. 케이블 경로는 극선을 따르며 일반적으로 실외 지하 사용이 승인된 도관 또는 직접 매설 케이블 사양의 도로나 보도 표면 아래 최소 450~600mm 깊이에 매설됩니다.

태양극 기둥 상단에 장착된 태양광 패널에서 전력을 공급받으면 입사되는 일사량에 비례하는 직류(DC) 전류가 생성됩니다. 이 DC 출력은 배터리 충전을 조절하여 과충전을 방지하고 배터리를 과방전으로부터 보호하는 충전 컨트롤러에 공급됩니다. 배터리는 주간 태양에너지를 저장했다가 야간 작동 기간 동안 LED 등기구 드라이버에 공급합니다. 적절한 패널 크기, 배터리 용량 및 LED 전력량을 갖춘 잘 설계된 태양광 기둥 시스템은 태양열 입력 없이 연속 3~5일 밤 동안 안정적인 조명을 제공할 수 있어 해상 및 온대 기후의 특징인 흐린 기간이 길어지는 위치에서 효과적입니다.

제어 시스템: 가로등이 언제 켜지고 꺼지는지 아는 방법

가장 일반적인 제어 방법은 옥외 가로등 주변 광도를 측정하는 조명기구 위 또는 근처에 장착된 감광 반도체 장치인 광전지 또는 광전 셀입니다. 광전지는 주변광이 약 35럭스(깊은 황혼 조건과 동일) 아래로 떨어지면 램프 회로를 활성화하고 주변광이 약 70럭스 이상으로 상승하면 이를 비활성화합니다(구름이 태양을 부분적으로 차단하여 발생하는 진동을 방지하기 위해). 광전지는 프로그래밍이나 네트워크 연결이 필요 없고 전원이 있는 한 자율적으로 작동하는 간단하고 안정적이며 저렴한 제어 방법입니다. 광전지의 정격 서비스 수명은 10~15년이며, 여전히 작동하는 것처럼 보이더라도 이 수명에 도달하면 교체해야 합니다. 잘못된 조명 수준으로 전환되는 성능이 저하된 광전지는 전기 낭비(낮 동안 불필요하게 조명을 켜는 상태) 또는 조명 시간 감소(완전히 어두워지기 전에 조명을 끄는 현상)를 유발하기 때문입니다.

천문 시계는 기본 제어 방법 또는 광전지 백업으로 사용되며 프로그래밍된 좌표 및 날짜로부터 설치된 지리적 위치에 대한 정확한 일몰 및 일출 시간을 계산하고 실제 주변 조명 조건에 관계없이 계산된 시간에 가로등 회로를 전환합니다. 실외 가로등을 위한 최신 스마트 제어는 네트워크 통신(DALI 2, Zhaga, Zigbee 또는 LoRa 프로토콜)을 사용하여 중앙 관리 플랫폼에서 개별 조명 기구를 모니터링하고 조광할 수 있도록 하여 야간 트래픽이 적은 기간 동안 회로의 적응형 조광을 통해 30~50%의 에너지 절약을 가능하게 합니다.

현대 거리 조명의 LED 드라이버 및 광원

현대 실외 가로등은 전자 정전류 드라이버 회로로 구동되는 LED 광원을 사용합니다. 드라이버는 공급 전압(그리드 전력 공급 장치의 경우 AC 주 전원, 태양극 시스템의 경우 DC 배터리)을 LED 어레이에 필요한 특정 조정 전류로 변환하여 온도에 따른 공급 전압 변화 및 LED 순방향 전압 변화에 관계없이 이 전류를 일정하게 유지합니다. 정전류 드라이버는 LED 서비스 수명에 있어 중요한 구성 요소입니다. 낮은 리플로 정전류로 구동되는 LED 어레이는 높은 리플 전류를 갖는 단순한 회로로 구동되는 동급 LED보다 훨씬 낮은 열 및 전기적 스트레스를 경험하며, 드라이버의 품질은 일반적으로 LED 조명기구 현장 서비스 수명을 결정하는 주요 요소입니다.

와트당 130~200루멘 등급의 최신 LED 가로등은 교체하는 고압 나트륨(HPS) 등기구에 비해 40~65%의 에너지 절감 효과를 나타내며, L70(출력이 초기 값의 70%로 감소하는 지점)의 정격 서비스 수명은 50,000~100,000시간으로 HPS 램프 수명보다 3~6배 길어 유지 관리 빈도가 크게 줄어듭니다. 운영 기간 동안 전체 가로등 기둥 및 등기구 시스템의 비용.

태양광 가로등 설치: 전체 단계별 가이드

태양광 기둥에 태양광 가로등을 설치하는 것은 오프 그리드 태양광 발전 아키텍처에 특정한 패널 방향, 배터리 설치, 충전 컨트롤러 설정 및 시스템 시운전에 대한 추가 고려 사항을 포함하는 기존 그리드 구동 가로등 설치와는 별개의 기술 프로세스입니다. 숙련된 직원이 체계적인 설치 프로세스를 완료하면 주요 구성 요소 교체가 필요하기 전까지 8~12년 동안 안정적으로 작동하는 시스템이 생성됩니다. 잘못 설치하면 조기 배터리 고장, 부적절한 충전 또는 폴 설치 후 진단 및 수정이 어려운 시운전 오류가 발생할 수 있습니다.

설치 전 현장 평가

기초 작업을 시작하기 전에 제안된 각 태양광 기둥 위치를 평가하여 태양광 접근이 가능한지 평가하여 패널이 일년 내내 방해받지 않는 햇빛을 충분히 받을 수 있는지 확인해야 합니다. 현장 평가에서는 다음을 평가해야 합니다.

• 음영 분석: 패널이 향하는 방향으로 수평선 위 30도 호 내에 있는 모든 객체(건물, 나무, 광고판, 인접한 기둥)를 조사해야 하며 최악의 음영 조건을 나타내는 동지 태양 각도에 대해 그림자 경로를 계산해야 합니다. 태양광 패널의 작은 부분을 부분적으로 음영 처리해도 스트링 전류에 대한 섀도우 마스킹 효과로 인해 직렬 연결된 패널 구성에서 전체 시스템 출력을 50~80%까지 줄일 수 있습니다.
• 토양 조사: 필요한 기초 깊이와 직경을 결정하기 위해 제안된 기둥 위치의 지반 지지력과 지반 조건을 확인하십시오. 연약하거나 물에 잠긴 토양의 경우 기둥과 패널 조합에 대한 예상 풍하중에 대해 적절한 기둥 베이스 고정을 달성하기 위해 더 큰 기초 또는 구동 파일 설치가 필요할 수 있습니다.
• 지역 바람 데이터: 해당 국가 풍하중 표준에서 설치 위치에 대한 설계 풍속을 식별합니다. 태양광 기둥은 광전지 패널이 바람에 상당히 평평한 표면을 제공하고 기초 및 기둥 구조 설계에서 고려해야 하는 기둥 베이스에서 상당한 전복 모멘트를 생성하기 때문에 기존 가로등 기둥보다 더 큰 유효 바람 영역을 전달합니다.

기초 준비 및 기둥 설치

1. 기초 구멍을 굴착합니다. 일반적으로 높이가 5~8미터인 표준 태양극의 경우 직경이 400~600mm이고 깊이가 1,000~1,500mm이며, 더 높은 극에 맞춰 비례적으로 확장됩니다. 구멍의 바닥은 단단하고 훼손되지 않은 토양에 있어야 합니다. 필요한 깊이에서 충전재나 부드러운 재료가 발견되면 단단한 바닥에 도달할 때까지 구멍을 확장합니다.
2. 앵커 볼트 그룹과 전선관을 설치합니다. 기둥의 볼트 원 직경과 볼트 패턴에 맞는 높이와 방향에 앵커 볼트 케이지를 배치합니다. 굴착 바닥에 100mm 콘크리트 블라인드 층을 붓고 볼트 케이지를 완성된 경사 위의 올바른 높이(일반적으로 베이스 플레이트 수준 위에 노출된 50~80mm 나사산)로 설정하고, 배터리가 기둥 장착형이 아닌 지상 장착형인 경우 기둥에서 배터리 박스까지 배터리 연결 케이블에 필요한 도관 또는 케이블 진입 슬리브를 설치합니다.
3. 콘크리트 기초를 붓습니다. 기초 타설에는 최소 C25 강도(25 MPa)의 콘크리트를 사용하여 콘크리트가 앵커 볼트 케이지 주위에 빈 공간 없이 배치되고 적절하게 압축되도록 합니다. 콘크리트가 적절한 강도를 얻기 전에 앵커 볼트 위치가 흔들리는 것을 방지하기 위해 기둥을 장착하기 전에 최소 48시간(바람직하게는 72시간) 동안 콘크리트를 경화시키십시오.
4. 기둥을 세우세요. 이동식 크레인, 텔레스코핑 핸들러 또는 수동을 사용하여 폴 무게에 적합한 프레임 리프팅 시스템을 사용하여 폴 베이스 플레이트를 앵커 볼트 그룹 위로 내리고 레벨링 너트와 잠금 너트를 올바른 순서로 설치하여 수직 폴을 만듭니다. 두 개의 수직면에 있는 기포 수준기를 사용하여 기둥의 수직을 확인하고 최종 조이기 전에 수평 조정 너트를 조정하십시오. 너트를 완전히 조이기 전에 기둥을 세우는 동안 패널 장착 브래킷 방향을 올바른 나침반 방위(북반구의 정남향)로 설정해야 합니다.
5. 태양광 패널을 올바른 각도로 장착하세요. 태양광 패널을 설치 위도에 맞게 계산된 기울기 각도로 패널 장착 브래킷에 부착합니다. 모든 패널 장착 패스너를 완전히 조이기 전에 각도 게이지 또는 경사계를 사용하여 각도를 설정하여 패널 표면이 수평에서 지정된 기울기에 있는지 확인하십시오.
6. 배터리와 충전 컨트롤러를 설치합니다. 지정된 위치에 배터리 상자(중간 높이에 기둥을 장착했거나 기둥 베이스에 인접하여 지상에 장착했는지 여부)를 장착합니다. 충전 컨트롤러 설치 설명서에 지정된 순서대로 충전 컨트롤러를 패널 양극 및 음극 단자, 배터리 양극 및 음극 단자, 부하(LED 조명 기구 드라이버) 양극 및 음극 단자에 연결합니다. 일부 충전 컨트롤러 설계에서 잘못된 연결 순서는 컨트롤러를 복구 불가능하게 손상시킬 수 있습니다.
7. 시스템을 시운전하고 테스트합니다. 패널이 연결되어 있고 일광 사용이 가능한 상태에서 충전 컨트롤러의 배터리 충전 표시기가 활성 충전을 표시하는지 확인합니다. 황혼 센서를 수동으로 트리거하고(패널을 일시적으로 덮어서) LED 조명기구가 프로그래밍된 밝기에서 활성화되고 컨트롤러 설정(정시, 조광 프로필 및 모션 센서 기능)이 현장 요구 사항에 맞게 올바르게 프로그래밍되었는지 확인합니다.

태양광 패널의 기울기 각도와 태양광 패널의 최적 각도: 최종 기술 가이드

기울기 각도 태양 전지판 에 태양극 태양광 패널의 면과 수평면 사이의 각도(도 단위로 측정)입니다. 이는 일년 내내 패널 표면이 받는 일사량의 양을 직접 결정하고, 패널의 일일 및 연간 에너지 출력과 그에 따른 의도된 부하에 대한 태양광 시스템의 적합성을 직접 결정하기 때문에 모든 태양광 발전 시스템에서 기술적으로 가장 중요한 설치 매개 변수 중 하나입니다. 태양광 패널의 최적 각도에 대한 일반적인 원리와 다양한 계절 우선 순위에 대한 구체적인 조정 근거를 이해하는 것은 태양광 극 시스템을 올바르게 지정하고 시운전하는 데 필수적입니다.

위도 규칙: 태양광 패널 기울기 각도 선택의 기초

태양광 패널의 최적 각도를 결정하는 기본 원리는 패널 표면이 관심 위치 및 계절에 대한 평균 일사량 벡터에 수직으로 향해야 한다는 것입니다. 하늘에서 태양의 겉보기 경로는 계절에 따라 변하기 때문에(여름에는 더 높고, 겨울에는 더 낮음) 기울어진 고정 패널이 이 방사선을 가장 잘 차단하는 각도도 계절에 따라 변합니다. 1년 내내 균형 잡힌 에너지 생산 목표를 위해 북반구 고정 패널의 최적 경사각은 설치 장소의 지리적 위도와 대략 동일하며 패널은 정남향을 향해야 합니다. 남반구에 설치하는 경우 등가 최적 각도는 지리적 위도와 거의 동일하지만 패널은 정북을 향합니다.

실용적인 지침: 태국 방콕(북위 약 14도)의 태양광 가로등은 패널이 정남을 향하여 수평에서 14도 기울어져야 합니다. 스페인 마드리드(북위 약 40도)의 시스템은 40도로 설정되어야 합니다. 노르웨이 오슬로(위도 약 60도 북쪽)의 시스템은 60도 기울어져야 합니다. 이러한 각 설정은 해당 위치에 대해 연중 최고의 연중 평균 에너지 생산량을 제공하며 일반적으로 2축 태양 추적 시스템으로 달성할 수 있는 이론적 최대치의 5% 이내에서 연간 에너지 생산량을 생성합니다.

계절별 우선순위에 따른 기울기 각도 조정

기울기 각도 solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• 위도 - 10~15도(기울기가 더 얕음): 겨울 에너지 생산을 희생시키면서 여름 에너지 생산을 증가시킵니다. 이 설정은 여름 천둥번개가 치는 계절에 흐린 기간이 생겨 긴 여름 동안 최대 패널 효율성이 요구되고, 겨울 밤이 짧아서 겨울 복사량이 감소하더라도 태양계가 재충전할 수 있는 충분한 시간을 가질 수 있는 열대 및 아열대 지역의 태양극에 적합합니다.
• 위도 + 10~15도(경사도가 더 높음): 여름 에너지 생산을 희생하여 겨울 에너지 생산을 증가시킵니다. 이 설정은 겨울 밤이 길고, 겨울 동안 태양 복사량이 낮고, 긴 겨울 흐린 기간 동안 배터리가 적절한 충전을 유지하지 못할 위험이 주요 설계 제약인 온대 및 고위도 위치(위도 35도 이상)의 태양 극에 대한 올바른 사양입니다. 예를 들어, 영국의 북위 51도에 있는 Solar Poles 설치는 일반적으로 위도 51도와 일치하는 것이 아니라 60~65도의 패널 기울기 각도를 지정합니다. 왜냐하면 겨울 각도의 10~14도 증가는 태양 자원이 가장 약하고 조명 수요(긴 밤)가 가장 높은 중요한 11~2월 기간 동안 훨씬 더 많은 에너지를 포착하기 때문입니다.
• 위도 각도(균형 기울기): 특정 계절 우선순위가 적용되지 않는 대부분의 중위도 태양광 응용 분야에 대한 올바른 설정으로, 모든 계절에 걸쳐 일관된 성능으로 연중 최고의 평균 에너지 생산량을 제공합니다.

자체 청소 고려 사항 및 기울기가 패널 오염에 미치는 영향

먼지가 많거나 건조하거나 오염된 환경에서 태양광 극의 패널 경사각이 더 가파르면 실질적인 이점은 강우 시 자가 청소 기능이 향상된다는 것입니다. 30도 이상 기울어진 패널은 축적된 먼지와 잔해물을 패널 표면에서 운반하기에 충분한 속도로 빗물을 흘리는 반면, 15도 미만으로 기울어진 패널은 표면 장력으로 물을 유지하고 물이 증발할 때 잔해물이 가라앉도록 하여 패널 표면 전체에 축적되는 얇은 토양 껍질을 형성하고 건기에는 생산량을 5~20%까지 줄일 수 있습니다. 비가 자주 내리지 않는 반건조 지역에 태양광 기둥을 설치하는 경우 최적 범위(위도 + 10~15도)의 상단 쪽으로 경사 각도를 지정하면 겨울 에너지 최적화 이점 외에도 간접적인 자체 청소 이점을 제공합니다.

다양한 프로젝트에 맞는 가로등 기둥, 옥외 가로등, 태양광 기둥 선택

특정 프로젝트에 대한 가로등 기둥 유형, 실외 가로등 사양 및 태양광 기둥 구성의 최종 선택에는 현장 및 응용 분야에 따른 성능, 비용, 서비스 수명 및 실제 설치 고려 사항의 균형이 포함됩니다. 다음 선택 지침은 도시, 상업 및 주거용 실외 조명에서 발생하는 가장 일반적인 프로젝트 유형을 다룹니다.

그리드 전력 가로등 기둥보다 태양광 기둥을 선택해야 하는 경우

태양광 기둥은 다음과 같은 상황에서 그리드 전력 가로등 기둥보다 선호되는 사양입니다.

• 그리드 접근이 불가능하거나 그리드 연결 비용이 높은 위치: 시골 도로, 원격 커뮤니티 경로, 농업 접근 경로 및 가장 가까운 그리드 연결 지점이 조명 설치에서 30~50m 이상 떨어진 모든 위치는 현장 조건(극도의 음영, 매우 높은 위도)으로 인해 적절한 태양 에너지 수집을 방해하지 않는 한 기본적으로 태양 극으로 설정되어야 합니다. 케이블 트렌칭 및 설치 비용 미터당 50~200달러의 그리드 연결을 통해 태양광 기둥은 초기 조명기구 및 기둥 비용이 더 높더라도 대부분의 오프 그리드 상황에서 경제적으로 우수합니다.
• 신속한 배포 요구 사항이 있는 프로젝트: 태양극 can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• 환경에 민감한 위치: 자연 보호 구역, 공원, 유적지 및 전기 케이블 도랑이 나무 뿌리, 고고학적 퇴적물 또는 환경적 특징을 손상시킬 수 있는 위치는 극 사이에 케이블이 연결되지 않고 단일 기둥 기초만 필요한 태양 극의 자연스러운 후보입니다.

다양한 기둥 높이에 대한 구조적 사양 요구 사항

가로등 기둥의 구조 사양은 높이에 따라 크게 증가합니다. 기둥 베이스(기초와 기둥 단면이 저항해야 하는 것)의 전복 모멘트가 높이의 제곱(전주 자체에 대한 풍하중의 경우) 및 높이에 대한 선형(등기구 및 태양광 기둥의 경우 광전지 패널의 풍하중의 경우)에 따라 증가하기 때문입니다. 120km/h 설계 바람 구역의 12m 강철 가로등 기둥은 동일한 단면적 및 등기구 사양의 6m 기둥보다 약 4배 더 큰 베이스 전복 모멘트를 견뎌야 하며 더 큰 기둥 직경, 더 두꺼운 벽 두께 또는 더 깊은 기초가 필요하며, 이로 인해 설치 비용이 상당히 증가합니다. 높이에 따른 이러한 구조적 비용 상승은 가로등 기둥 조달 시 프로젝트 비용 관리에 측광 설계 최적화(사용 가능한 가장 높은 기둥을 기본값으로 설정하는 대신 필요한 조도 표준에 적합한 최소 적절한 기둥 높이 선택)가 중요한 이유 중 하나입니다.

가로등 기둥 및 태양광 기둥에 대한 유지 관리 모범 사례

가로등 기둥, 옥외 가로등 및 태양광 기둥에 대한 사전 예방적 유지 관리 프로그램은 모든 시스템 구성 요소의 유효 서비스 수명을 크게 연장하고 계획되지 않은 조기 교체로 이어지는 악화 가속화를 방지합니다. 다음 유지 관리 우선 순위는 모든 기둥 및 등기구 유형에 적용됩니다.

• 연간 육안 검사: 매년 전체 전주 네트워크를 돌아다니며 차량 충격, 베이스 부식, 등기구 암 변형 또는 즉각적인 주의가 필요한 기물 파손으로 인해 눈에 띄는 손상을 보이는 전주를 식별하고 기록합니다. 유지 관리 기록을 위해 모든 결함을 사진으로 촬영하고 안전 위험 심각도에 따라 수리 우선 순위를 지정합니다.
• 태양광 패널 청소: 심각한 대기 먼지, 꽃가루 또는 오염이 있는 환경에서는 에너지 수집 효율성을 유지하기 위해 깨끗한 물과 부드러운 스퀴지로 태양광 패널을 매년 최소 2회 청소하십시오. 패널의 투과율을 5% 감소시키는 얇은 먼지 층이라도 배터리 충전량과 밤에 사용 가능한 조명 시간이 비례적으로 감소할 수 있습니다.
• 태양광 전지 용량 테스트: 태양광 기둥의 인산철 리튬 배터리는 정격 용량의 20% 이상 손실되어 겨울 조건에서 부적절한 야간 공급 임계값에 접근할 수 있는 배터리를 식별하기 위해 서비스 3년 후 매년 용량을 검증해야 합니다.
• 등기구 측광 평가: 5년 동안 LED를 작동한 후, 측정된 지상 조도 값을 설계 목표와 비교하여 조명기구 출력 감가상각으로 인해 도로나 공간에 적용 가능한 조명 표준 준수를 유지하기 위해 조광 일정 조정 또는 조기 조명기구 교체가 필요한지 결정하십시오.

참고자료

조명공학회(2014). ANSI/IES RP 8 14: 도로 조명. IES, 뉴욕.

전국건축금속제조업협회(2015). ANSI/NAAMM MH 26: 금속 깃대 및 조명 표준 설계에 대한 지침 사양. NAAMM, 일리노이주 시카고

Duffie, J.A. 및 Beckman, W.A.(2013). 열공정의 태양공학, 4판. 와일리, 호보켄, 뉴저지 (최적의 태양광 패널 각도 및 계절별 기울기 계산.)

국제에너지기구(2020). 2020년 세계 에너지 전망: 태양광 PV 기술. IEA, 파리.

ASTM 국제(2017). ASTM A123/A123M: 철강 제품의 아연(용융 아연 도금) 코팅에 대한 표준 사양. ASTM, 펜실베니아주 웨스트콘쇼호켄.

Luque, A. 및 Hegedus, S. (Eds.) (2011). 태양광 과학 및 공학 핸드북, 2판. 와일리, 치체스터, 영국.

Commission Internationale de l'Eclairage(2010). CIE 115: 자동차 및 보행자 교통을 위한 도로 조명. CIE, 비엔나.

호주 표준(2016). AS/NZS 1158: 도로 및 공공 장소 조명. SAI 글로벌, 시드니.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. 및 Louche, A. (2007). 자율 하이브리드 PV/풍력 시스템의 최적 크기 조정을 위한 방법론. 에너지 정책, 35(11), 5708-5718.

미국 에너지부(2022). 태양 에너지 기술 사무소: 태양광 발전 시스템 성능. DOE, 워싱턴 DC.

태양열로 구동되는 실외 조명 및 독립형 전력 솔루션은 기본적인 일체형 정원 스테이크 조명을 훨씬 뛰어넘어 발전했습니다. 점점 더 구체화되는 세 가지 제품 범주, 즉 분리형 태양극, 실린더형 태양극, 유연한 태양광 패널이 이러한 발전을 나타냅니다. 각각은 실외 태양 에너지 수집 및 조명 설계의 고유한 문제를 해결하며, 올바른 것을 선택하는 것은 우선 순위가 높은 루멘 거리 수준 조명인지, 컴팩트한 도시 미학인지, 태양열 수집을 불규칙하거나 곡면에 맞추는 능력인지에 따라 달라집니다. 이 가이드에서는 각 제품의 제작 방법, 최고의 성능을 발휘하는 위치, 평가할 사양, 이 세 가지 기술을 결합하거나 독립적으로 배포하여 실제 태양 에너지 및 조명 요구 사항을 충족할 수 있는 방법을 다룹니다.

분리형 태양광 기둥: 고성능 태양광 가로등

에이 분리된 태양극 시스템은 태양광 패널과 광원을 단일 장치에 통합하는 대신 배선으로 연결된 물리적으로 분리된 장착 구조에 배치합니다. 태양광 패널 어셈블리는 태양 노출을 최대화하도록 최적화된 전용 기둥 또는 브래킷에 장착되며, 조명 기둥은 조명 각도 및 분포에 최적화된 등기구 어셈블리를 운반합니다. 이러한 분리는 통합형 태양광 가로등의 근본적인 한계 중 하나인 최대 태양열 수확을 위한 패널 방향과 최적의 광 분포를 위한 조명기구 방향 간의 균형을 해결합니다.

태양열 수확 및 광 출력에 분리가 중요한 이유

통합형 태양광 가로등에서는 패널과 램프 헤드가 서로 고정되어 있습니다. 설치 장소에서 등기구가 도로 조명을 위해 특정 방향을 향해야 하는 경우 패널이 태양을 향해 최적의 각도를 이루지 못할 수 있습니다. 태양이 낮은 고도각으로 추적되는 고위도 지역에서는 이러한 절충안으로 인해 태양열 수집이 줄어들 수 있습니다. 최적의 기울기 각도로 장착된 패널 대비 15~30% . 분리된 태양극은 이러한 타협을 완전히 제거합니다. 패널은 조명 기구와 독립적으로 기울어지고 방향이 지정될 수 있어 조명 기구가 조명이 필요한 위치를 정확히 향하는 동안 에너지 수확을 최대화할 수 있습니다.

실질적인 이점은 시스템 출력에서 ​​측정할 수 있습니다. 200W 패널 출력 정격의 분리된 태양광 극 시스템은 패널이 하루에 더 많은 에너지를 지속적으로 수집하기 때문에 패널 방향이 제한된 동급 통합 시스템에 비해 훨씬 더 긴 야간 작동 기간 동안 100W LED 조명기구를 유지할 수 있습니다. 하루 최고 일조 시간이 4시간 미만인 지역에서는 최적화된 패널 방향과 최적이 아닌 패널 방향 간의 이러한 차이를 통해 시스템이 겨울철에 적절한 조명을 제공하는지 또는 그리드 보충이 필요한지 여부를 결정할 수 있습니다.

분리된 태양전지 구조 설계

분리형 태양극 시스템은 일반적으로 함께 작동하는 다음 구성 요소로 구성됩니다.

• 태양광 패널 기둥 또는 브래킷 : 설치 장소에 대한 최적의 경사각과 나침반 방향으로 하나 이상의 태양광 패널을 지지하는 전용 장착 구조(일반적으로 강철 또는 알루미늄)입니다. 독립형 기둥일 수도 있고 기존 구조물에 부착된 측면 팔 브래킷일 수도 있습니다.
• 조명 극 : 적절한 장착 높이에서 LED 조명기구를 운반하는 별도의 아연 도금 강철 또는 알루미늄 기둥. 거리 조명 용도의 기둥 높이는 일반적으로 다음과 같습니다. 6~12미터 , 조명되는 도로 또는 통로 위에 등기구를 배치하는 팔 연장 장치가 있습니다.
• 배터리 캐비닛 : 리튬 이온 또는 인산철리튬(LFP) 배터리 뱅크, 충전 컨트롤러 및 배선 연결을 수용하는 극 중 하나의 베이스에 있는 내후성 인클로저입니다. 분리형 시스템은 더 긴 작동 기간과 더 높은 전력 출력을 위해 설계되었기 때문에 일반적으로 통합 장치보다 더 큰 배터리 뱅크를 사용합니다.
• 충전 컨트롤러 : 패널 어레이와 배터리 뱅크에 맞는 크기의 MPPT(최대 전력 지점 추적) 충전 컨트롤러입니다. MPPT 컨트롤러 추출 최대 30% 더 많은 에너지 PWM(펄스 폭 변조) 컨트롤러와 비교하여 다양한 조사 조건에서 태양광 패널을 사용하므로 에너지 효율성이 중요한 분리형 태양광 극 시스템의 표준 사양이 됩니다.
• LED 등기구 : 조명할 영역의 폭과 장착 높이에 맞춰 광학 설계를 적용한 고효율 LED 도로 조명 또는 면 조명 모듈입니다. 분리형 태양광 시스템에 사용되는 고품질 LED 조명기구의 일반적인 효율 등급은 다음과 같습니다. 와트당 150~180루멘 , 적당한 전력 소모로 높은 루멘 출력을 허용합니다.

에이pplications Best Suited to Separated Solar Pole Systems

• 그리드 연결이 비실용적이거나 엄청나게 비용이 많이 드는 시골 도로 및 고속도로 조명
• 높은 광량과 긴 운영시간이 요구되는 주차장 및 상업시설 주변
• 독립형 또는 반그리드형 위치의 스포츠 시설, 커뮤니티 공원 및 레크리에이션 구역
• 등기구 배치에 관계없이 패널 방향을 완전히 최적화할 수 있는 산업 현장 보안 조명
• 패널 기울기 최적화가 겨울 에너지 수집에 가장 큰 영향을 미치는 고위도(북위 또는 남위 40도 이상)에 설치

분리된 태양극 평가를 위한 주요 사양

분리된 태양광 극 시스템을 지정할 때 다음 매개변수는 시스템이 주어진 위치에서 일년 내내 적절한 조명을 제공하는지 여부를 결정합니다.

• 등기구 전력량에 대한 패널 전력량 : 일반적인 규칙은 시스템이 하루 최대 태양 시간이 4~5시간인 장소에서 밤에 10~12시간 동안 작동할 것으로 예상되는 경우 패널 전력량이 등기구 전력량의 최소 3~4배가 되어야 한다는 것입니다. 패널 대 램프 비율이 높을수록 흐린 기간 동안 더 많은 자율성을 제공합니다.
• 배터리 용량(와트시) : 배터리 용량은 최소한 3~5일 자율운영 프로젝트 위치의 기후에서 흐린 기간이 길어지는 것을 고려하여 태양광 입력 없이 정격 조명 일정에 따라.
• 패널 장착 구조의 풍하중 정격 : 분리된 패널 폴은 일체형 유닛보다 풍하중 표면이 더 큽니다. 구조 설계는 지역 풍속 요구 사항을 고려해야 하며 일반적으로 노출된 위치에서 초당 40~60미터의 10분 평균 풍속을 고려해야 합니다.

원통형 태양극: 건축적 형태를 갖춘 통합형 태양광 조명

에이 실린더형 태양극 단일 원통형 기둥 구조 내에 태양광 패널, 배터리, 충전 컨트롤러 및 조명기구를 통합합니다. 평면 패널이 표준 기둥 위에 놓이는 기존 통합형 태양광 가로등과 달리, 원통형 태양광 기둥은 기둥 자체 주변이나 내부에서 에너지 수집 표면을 감싸서 도시 광장, 보행자 구역, 공원 및 디자인을 중시하는 야외 환경에 적합한 시각적으로 일관되고 건축학적으로 세련된 제품을 만듭니다.

원통형 태양극이 에너지를 생성하는 방법

원통형 태양극의 에너지 수집 방법은 원통형 극 표면을 감싸는 유연한 광전지 재료를 사용하거나 기둥 주위에 방사형으로 배열된 일련의 평면 또는 곡선 패널 섹션을 사용하여 원통형 또는 원통형에 가까운 형상을 형성합니다. 두 접근 방식 모두 단일 평면 패널 설계에 비해 전방향 태양열 수집이라는 주요 이점을 제공합니다. 패널 재료가 동시에 여러 나침반 방향을 향하기 때문에 기둥은 설치 중에 특정 나침반 방향을 향하지 않고도 아침, 정오, 오후 동안 태양 에너지를 수집합니다.

전방향 수집 특성으로 인해 원통형 태양극은 건물, 나무 및 기타 구조물이 하루 중 일부 동안 단일 방향 평면 패널을 가리게 할 수 있는 도시 위치에 특히 적합합니다. 수집 표면을 전체 360도 원주로 분산시킴으로써 하루에 수집된 총 에너지는 평면 패널에 비해 다양한 현장 방향에서 더 일관되게 유지됩니다. 원통형 광전지 구성에 대한 연구는 다음의 수집 효율성을 입증했습니다. 최적으로 기울어졌을 때 동등한 총 셀 면적의 평면 패널이 수집하는 에너지의 85~92% , 남북에 대한 극 방향에 관계없이 이 컬렉션을 제공합니다.

내부 구성 요소 및 시스템 통합

원통형 폼 팩터에는 폴 구조 내 모든 시스템 구성 요소의 컴팩트한 통합이 필요합니다. 일반적인 실린더형 태양극 시스템 하우스:

• 리튬인산철(LFP) 배터리 셀 : 기둥 하부에 원통형 또는 각기둥 형태로 배열됩니다. LFP 화학은 열 안정성, 긴 사이클 수명(일반적으로)으로 인해 이 응용 분야에 선호됩니다. 완전 충전-방전 주기 2,000~3,000회 ) 및 직사광선 아래 밀폐된 금속 기둥 내부에서 발생할 수 있는 높은 온도에 대한 내성이 있습니다.
• 통합 MPPT 충전 컨트롤러 : 기둥 내부에 장착된 소형 컨트롤러 보드는 주변 태양광 표면의 충전을 관리하고 LED 모듈로의 방전을 제어합니다.
• LED 등기구 at the pole crown : 원통형 기둥 상단에 있는 광원으로, 일반적으로 경로 및 영역 조명을 제공하는 하향 또는 전방향 LED 모듈입니다. 보행자 규모의 원통형 태양극의 일반적인 출력 범위는 다음과 같습니다. 1,000~5,000루멘 , 보행자 통로, 광장 및 저속 지역에 적합합니다.
• 동작 또는 일광 센서 : 많은 원통형 태양 극 설계에는 점유 또는 시간에 따라 등기구 출력을 조정하는 PIR 모션 센서 또는 주변 광 센서가 통합되어 트래픽이 적은 기간 동안 출력을 줄여 배터리 자율성을 확장합니다.

도시 상황에서의 디자인 및 미적 이점

도시 및 상업 환경에서 원통형 태양극의 가장 큰 장점은 시각적 일관성입니다. 평면 패널이 팔에 비스듬히 장착된 기존 태양광 가로등은 건축 주변 환경과 시각적으로 일관성이 없어 실용적이거나 일시적인 것으로 인식될 수 있습니다. 원통형 솔라폴은 도시가구, 관문기둥, 조경디자인과 자연스럽게 어우러지는 깔끔하고 통일된 형태를 제시합니다. 따라서 다음과 같은 경우에 선호되는 사양이 됩니다.

• 시각적 품질 기준이 계획 조건에 공식적으로 명시되어 있는 도심 보행자 구역 및 번화가 환경
• 기존의 태양광 패널 미학이 조경 디자인과 충돌하는 공공 공원, 해안가 산책로 및 문화유산 지역
• 외부 조명이 브랜드 아이덴티티에 기여하는 쇼핑 센터, 호텔 부지, 리조트 시설을 포함한 상업 개발
• 현대적이지만 눈에 거슬리지 않는 제품이 적합한 교육 캠퍼스 경로 및 주거 개발 거리 풍경

분리형 시스템과 비교한 원통형 태양극의 한계

원통형 태양광 극의 미적 통합은 원시 에너지 수집 용량의 본질적인 상충 관계를 수반합니다. 원통형 기둥의 총 광전지 면적은 기둥 직경과 높이에 의해 제한되며, 원통형 기하학적 구조는 특정 셀이 태양 각도가 해당 셀 방향에 가장 유리한 하루 중 일부 동안에만 최대 출력을 발휘한다는 것을 의미합니다. 실제로 원통형 태양광 극은 루멘 출력 요구 사항이 적당한 저전력 및 중간 전력 응용 분야에 가장 적합합니다. 밤새도록 5,000루멘 이상의 지속적인 출력이 필요한 응용 분야의 경우 더 큰 전용 패널 어레이를 갖춘 분리형 태양광 폴 시스템이 일반적으로 실린더 폴보다 성능이 뛰어납니다. 연간 에너지 공급에서.

유연한 태양광 패널: 편평하지 않은 표면을 위한 등각 에너지 수집

에이 유연한 태양 전지 패널 단단한 유리와 알루미늄 프레임이 아닌 얇고 구부릴 수 있는 기판 위에 구축된 태양광 모듈입니다. 편평하지 않은 표면에 구부리고, 구부리고, 순응하는 능력은 강성 결정질 실리콘 패널이 도달할 수 없는 설치 위치를 열어주며, 유연한 패널의 무게가 줄어들어 기존 패널의 하중을 지탱할 수 없는 구조에 장착할 수 있습니다. 유연한 태양광 패널은 원통형 태양광 극에 사용되는 원통형 에너지 수집 표면을 위한 기술이며 해양, 차량, 건축 및 휴대용 응용 분야에서 독립형 발전 솔루션으로도 사용됩니다.

유연한 태양광 패널 제조에 사용되는 기술

여러 가지 광전지 기술을 유연한 패널 형태로 사용할 수 있으며 각각 고유한 성능 특성을 가지고 있습니다.

• 박막 비정질 실리콘(a-Si) : 최초의 유연한 PV 기술 중 하나입니다. 플라스틱 또는 금속 호일 기판에 얇은 층으로 증착됩니다. 일반적으로 효율성 6~10% , 결정질 대안보다 낮지만 확산광 및 고온 조건에서 더 나은 성능을 제공합니다. 패널이 부분적인 그늘이나 높은 온도에서 작동하는 응용 분야에 적합합니다.
• CIGS(구리 인듐 갈륨 셀레나이드) : 효율을 높이는 박막 기술 12~16% 상업용 유연한 패널 제품에 사용됩니다. 저조도 성능이 뛰어나 비정질 실리콘보다 효율이 좋습니다. CIGS 플렉서블 패널은 단위 면적당 더 높은 에너지 밀도가 요구되는 건물 일체형 광전지(BIPV), 해양 응용 분야 및 원통형 태양광 극 건설에 광범위하게 사용됩니다.
• 유연한 기판 위의 단결정 실리콘 : 얇은 조각의 고효율 단결정 실리콘 셀이 유연한 기재에 결합되어 있습니다. 효율성 달성 18~24% , 유연한 패널 형식에서 사용 가능한 최고 수준입니다. 박막 대안보다 비싸고 굽힘 반경이 제한되어 있습니다(일반적으로 최소 굽힘 반경은 100~300mm 셀 두께에 따라 다름) 공간이 제한된 애플리케이션에 대해 단위 면적당 최고의 전력 출력을 제공합니다.
• 유기 광전지(OPV) : 초박형, 고연성 기판에 유기반도체 소재를 활용하는 신기술입니다. 현재 상업적 효율성은 다음과 같습니다. 8~12% 그러나 극도의 유연성, 가벼운 무게 및 저비용 제조 가능성으로 인해 OPV 패널은 건축 및 디자인 통합 태양광 응용 분야에서 점점 더 큰 입지를 차지하고 있습니다.

새로운 설치 위치를 가능하게 하는 물리적 특성

견고한 패널을 넘어서 적용 범위를 확장하는 유연한 태양광 패널의 물리적 특성을 정의하는 것은 다음과 같습니다.

• 낮은 무게 : 유연한 태양광 패널의 무게는 일반적으로 평방미터당 1kg과 4kg , 평방 미터당 10~15kg의 기존 견고한 유리 패널과 비교됩니다. 이러한 무게 이점 덕분에 견고한 패널 하중을 지탱할 수 없는 보트 데크, 차량 지붕, 차양, 직물 구조 및 건축용 멤브레인에 설치할 수 있습니다.
• 굽힘 반경 호환성 : 기술에 따라 유연한 패널은 반경이 30mm(OPV 및 박막)에서 300mm(유연한 뒷면의 단결정)인 곡면에 적합할 수 있습니다. 이를 통해 곡선형 지붕선, 원통형 구조, 차량 차체 및 팽창식 구조에 통합할 수 있습니다.
• 에이dhesive or laminate mounting : 유연한 패널은 해양 등급 접착 테이프 또는 라미네이션을 사용하여 기판 표면에 직접 접착할 수 있으므로 장착 프레임이 필요 없고 바람 저항이 줄어듭니다. 이는 공기역학적 항력과 구조적 통합이 모두 고려되는 해양 선박에 특히 유용합니다.
• 프로필 축소 : 유연한 태양광 패널의 두께는 2~5mm 프레임형 강성 패널의 경우 35~40mm에 비해 이 최소 프로파일을 사용하면 돌출이 허용되지 않거나 실용적이지 않은 표면에 통합할 수 있습니다.

에이pplication Categories for Flexible Solar Panels

유연한 태양광 패널은 네 가지 광범위한 범주에 속하는 애플리케이션을 제공하며, 각 범주는 유연한 형식의 서로 다른 물리적 이점을 활용합니다.

• 해양 및 해상 애플리케이션 : 보트 데크, 다저스, 비미니 커버, 선체 부분에 접착되는 가볍고 방수가 되는 유연한 패널입니다. 해양 등급의 유연한 패널에 사용 가능한 미끄럼 방지 표면 코팅은 전력을 생산하는 동안 데크 안전을 유지합니다. 10미터 항해 요트에 일반적인 200W 유연한 패널을 설치하면 2kg 미만이 추가되며 데크 구조에 드릴링이 필요하지 않습니다.
• 차량 및 레저용 차량(RV) 애플리케이션 : 견고한 패널 프레임이 허용할 수 없는 공기 역학적 항력 또는 루프 박스 간격 문제를 추가하는 밴 지붕, 캠핑카 상단 및 캐러밴 표면에 접착된 유연한 패널. 단결정 유연한 패널 100~400W 범위 밴 변환 전력 시스템에 가장 일반적으로 지정됩니다.
• 건물 일체형 태양광 발전(BIPV) : 지붕용 막, 정면, 차양 및 채광창에 적층된 유연한 CIGS 및 단결정 패널. 패널은 건물 외피에 추가되는 것이 아니라 건물 외피의 일부가 되어 구조적 또는 내후성 기능을 동시에 수행하는 동시에 에너지 생성에 기여합니다.
• 태양극과 원통형 구조의 통합 : 원통형 태양광 기둥, 기둥 구조물, 볼라드 및 도시 가구를 감싸는 유연한 패널로 단단한 패널이 처리할 수 없는 표면에 태양열 수집 기능을 제공합니다. 이 애플리케이션은 유연한 태양광 패널 기술이 이 가이드에 설명된 원통형 태양극 범주와 직접적으로 교차하는 곳입니다.
• 휴대용 및 포장 가능한 태양광 발전 : 콤팩트한 포장 크기와 낮은 무게가 주요 요구 사항인 현장 충전, 캠핑, 비상 전원 키트 및 군용 애플리케이션을 위한 말거나 접을 수 있는 유연한 패널입니다.

세 가지 기술 비교: 실제 요약

태양광 시스템의 배터리 기술

배터리 시스템은 모든 태양광 조명 설치의 실제 신뢰성을 가장 직접적으로 결정하는 구성 요소입니다. 패널 사양과 LED 등기구 효율은 서류상으로 최적화할 수 있지만, 배터리 시스템이 지역 기후에서 급격히 저하되거나 태양광 이용 가능성의 계절적 변화에 대비한 용량이 부족한 경우 다른 사양에 관계없이 설치 성능이 저하됩니다.

리튬 철 인산염과 기타 리튬 화학

인산철리튬(LFP 또는 LiFePO4)은 이 사용 사례의 요구 사항을 직접적으로 해결하는 여러 가지 이유로 실외 태양광 극 응용 분야에서 지배적인 배터리 화학 물질이 되었습니다.

• 열 안정성 : LFP 배터리는 직사광선이 닿는 태양광 기둥 및 실외 배터리 인클로저 내부 온도(여름에는 섭씨 60~70도 이상)에서도 열폭주가 발생하지 않습니다. 리튬 NMC 및 리튬 코발트 산화물 화학 물질은 온도에 훨씬 더 민감하며 이러한 조건에서 고장 위험이 더 높습니다.
• 사이클 수명 : LFP 배터리는 일반적으로 완전 충전-방전 주기 2,000~4,000회 납축 배터리의 경우 500~1,500사이클, 리튬 NMC의 경우 500~2,000사이클과 비교하여 80% 방전 깊이에서 방전 깊이가 비슷합니다. 매일 순환하는 태양극에서 이는 LFP의 서비스 수명이 8~12년인 반면 납산의 서비스 수명은 2~4년으로 해석됩니다.
• 저온 성능 : LFP 배터리는 일부 대체 리튬 화학 물질보다 추운 조건에서 더 나은 용량을 유지하며 대부분의 LFP 배터리 관리 시스템에는 영하 조건에서 충전으로 인한 손상을 방지하는 저온 충전 보호 기능이 포함되어 있습니다.

필요한 배터리 용량 계산

분리형 태양극 또는 원통형 태양극 시스템의 경우 최소 배터리 용량(와트시)은 다음과 같이 계산됩니다.

1. 일일 에너지 소비량을 결정합니다. 조명기구 전력량에 야간 작동 시간을 곱합니다. 예: 40W 조명 기구를 10시간 작동하면 1박당 400Wh에 해당합니다.
2. 필요한 자율성 일수(일반적으로 3~5일)를 곱합니다. 400Wh에 4일을 곱하면 1,600Wh의 최소 배터리 뱅크가 됩니다.
3. 선택한 배터리 화학에 대해 사용 가능한 방전 깊이로 나눕니다(80% 방전 깊이에서 LFP의 경우 0.8). 1,600Wh를 0.8로 나눈 값은 다음과 같습니다. 2,000Wh 장착 배터리 용량 이 예의 설계 최소값입니다.

설치 및 시운전 고려 사항

에이ll three technologies require specific installation practices to achieve their rated performance and service life. Common factors that are frequently overlooked in field installations include:

태양광 시스템을 지정하기 전 현장 평가

• 태양광 자원 평가 : 특정 설치 좌표에 대해 PVGIS(Photovoltaic Geographical Information System)와 같은 자원 데이터베이스를 사용하여 프로젝트 위치의 일일 최대 태양 시간을 확인합니다. 미세 지형, 해안 흐림, 도시 협곡 음영으로 인해 실제 태양 에너지 자원이 지역 수치보다 크게 줄어들 수 있으므로 지역 평균을 사용하지 마십시오.
• 음영 분석 : 연중 언제든지 태양열 집열 표면에 그림자를 드리우는 나무, 건물 또는 구조물을 식별합니다. 패널의 작은 부분에 부분적인 음영이 있어도 셀의 직렬 연결로 인해 시스템 출력이 크게 줄어들 수 있습니다. 이 평가는 패널이 고정된 구조에 있는 분리된 태양광 극 시스템에 특히 중요합니다.
• 토양 및 기초 조건 : 분리형 및 원통형 태양광 기둥을 위한 기둥 기초는 토양 지지력과 매설 깊이가 기둥과 패널 조립체의 결합된 바람 및 사하중을 지탱할 것이라는 지반공학적 확인이 필요합니다. 토양 상태가 좋지 않은 경우 확장된 베이스 플레이트, 접지 나사 또는 콘크리트 기초가 필요할 수 있습니다.

유연한 태양광 패널 설치 모범 사례

• 접착식 유연한 패널을 적용하기 전에 장착 표면을 철저히 청소하십시오. 패널 아래의 오염, 습기 또는 느슨한 코팅으로 인해 시간이 지남에 따라 접착 실패 및 패널 박리가 발생할 수 있습니다.
• 제조업체의 최소 굴곡 반경 사양을 초과하여 유연한 단결정 패널을 구부리지 마십시오. 이 한계를 초과하면 실리콘 셀에 미세 균열이 발생하여 출력이 즉시 감소하고 열 순환으로 인해 점차 악화됩니다.
• 에이llow adequate ventilation between the panel rear surface and the mounting substrate. A gap of 10~20mm 뜨거운 금속 표면의 유연한 패널은 환기 없이 섭씨 70~80도의 작동 온도에 도달할 수 있으므로 패널 작동 온도를 낮추고 출력 효율성을 향상시킵니다. 15~25% 냉방 성능과 비교.
• 해양 등급 케이블 글랜드로 배선 진입점을 보호하고 모든 관통부 주위에 UV 안정성 실리콘을 적용하여 노출된 실외 응용 분야에서 조기 유연성 패널 성능 저하의 주요 원인인 습기 유입을 방지합니다.

분리형 태양극, 원통형 태양극, 유연한 태양광 패널 중에서 선택

이 세 가지 기술 사이의 선택이 항상 배타적인 것은 아닙니다. 단일 프로젝트 내에서 이를 결합하여 다양한 위치 요구 사항을 해결할 수 있으며 각각에 대한 결정 기준을 이해하면 사양이 간단해집니다.

1. 도로 조명이나 넓은 지역 조명을 위한 높은 루멘 출력이 기본 요구 사항입니까? 분리된 태양극 시스템을 선택하세요. 독립적인 패널 방향과 분리된 시스템의 더 큰 패널 어레이는 다양한 지리적 위치에서 밤새도록 10,000루멘 이상을 유지하는 데 필요한 에너지 수집을 제공합니다.
2. 시각적 품질이 중요한 도시, 상업 또는 디자인에 민감한 환경에 설치합니까? 원통형 태양극을 선택하세요. 통합된 건축 형태는 기존 각도 패널 태양광 가로등의 시각적 침입 없이 보행자 규모의 조명을 제공합니다.
3. 애플리케이션이 단단한 패널을 수용할 수 없는 곡면, 유연성 또는 무게 제한 표면인가요? 유연한 태양광 패널을 선택하세요. 해양 데크, 차량 지붕, 실린더 폴, 곡선형 건축 요소 및 휴대용 애플리케이션에는 모두 유연한 패널만이 제공하는 등각 장착 기능이 필요합니다.
4. 프로젝트가 도로와 보행자 구역이 모두 혼합된 환경인가요? 고출력을 위해 도로 구간에 분리된 태양광 기둥을 배치하고 심미적 일관성을 위해 보행자 구역에 원통형 태양광 기둥을 배치하고, 배터리 및 충전 표준에 대한 통합 시스템 사양을 사용하여 유지 관리를 단순화합니다.

에이ll three technologies represent mature, field-proven solar solutions that deliver reliable off-grid or grid-independent power and lighting when correctly specified for the location, load, and climate. 성공적인 결과의 핵심은 프로젝트의 모든 시나리오에 단일 솔루션을 적용하는 것이 아니라 각 기술의 진정한 강점을 설치의 특정 요구 사항에 맞추는 것입니다.
